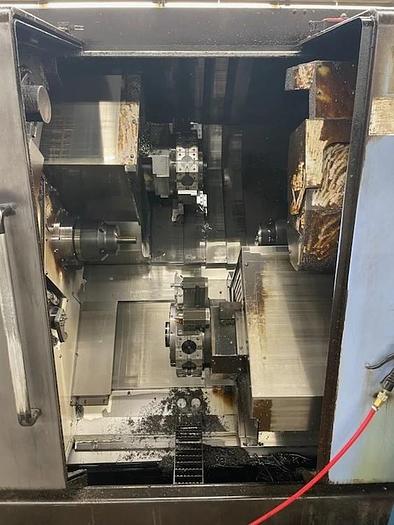

2008 Doosan 1800TTSY

Especificações

Placa : tamanho 8"

Giro 9"

Comprimento de usinagem 31"

# Eixo 4

Tamanho do mandril 8"

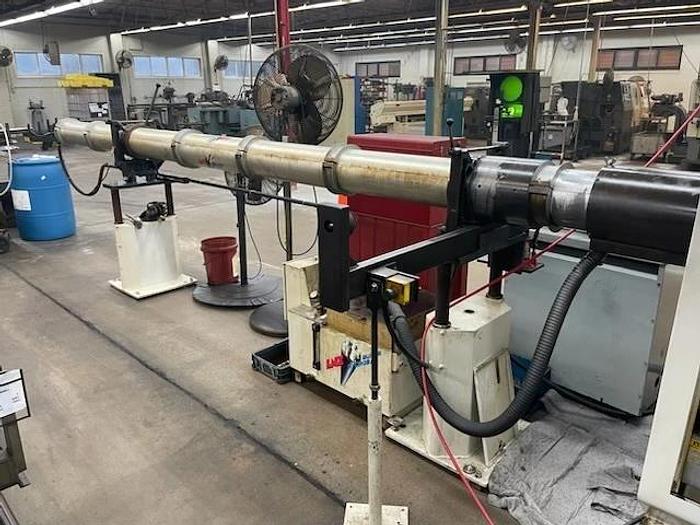

Capacidade da barra 2,6"

Potência 30 hp

RPM máx. 5.000 RPM

Diâmetro de torneamento 9,1"

Contraponto Não

Ferramentas ativas Sim

Subfuso Sim

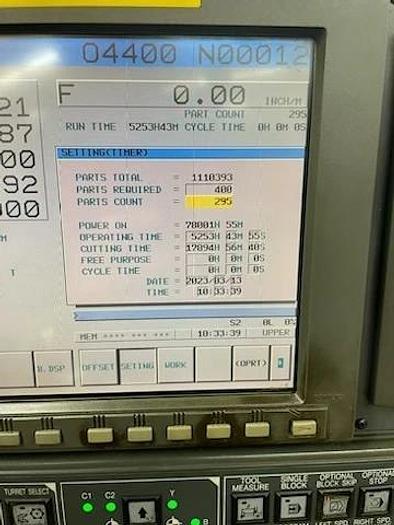

Controle CNC (Fanuc 18i-MB)

Dimensões 154 x 82" x 82"

Peso 17.196 LBS

Capacidade da barra: 2,625"

Tamanho do mandril: 8"

Velocidade do fuso: 5.000 RPM

Motor do fuso: 30 HP

Deslocamento do eixo X: 6,5"

Deslocamentos do eixo X2: 7,5"

Deslocamento do eixo Z: 31,5"

Deslocamentos do eixo Z2: 28,3"

Deslocamento do eixo Y: 3,9"

Deslocamento do eixo A: 30,3"

Eixo Z de taxa rápida: 944 IPM

Eixo X de taxa rápida: 787 IPM

Diâmetro de giro máximo: 9,1"

Comprimento de giro máximo: 9,1"

Giro máximo: 9,1"

TORRES:

Configuração da torre (superior + inferior): 24 + 24 (48 estações totais)

Tamanho da ferramenta O.D.: 0,8" x 0,8"

Tamanho máximo da ferramenta I.D.: 1,3"

Tempo de indexação da torre: 0,15 segundos

Velocidade máxima da ferramenta rotativa: 5.000 RPM

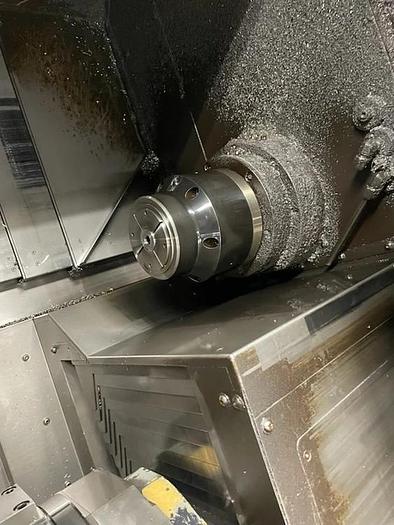

EIXO SUB e PRINCIPAL:

Velocidade do eixo: 5.000 RPM

Motor do eixo (30 min / Cont.): 29,5 HP / 20,1 HP

Torque máximo do eixo: 153,5 Ft-Lbs

Nariz do fuso: A2 #6

Diâmetro do rolamento do fuso: 4,3"

Diâmetro interno do fuso: 3,0"

Indexação do eixo C: 360° em incrementos de 0,001°

Equipado com

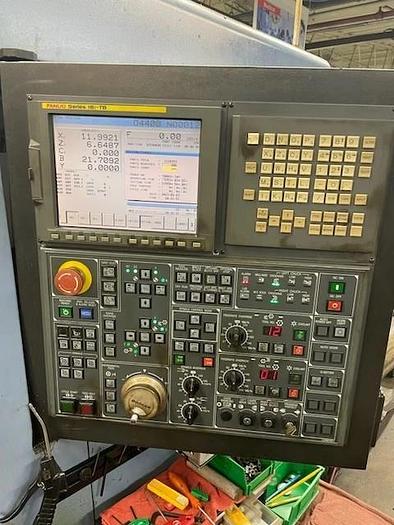

Fanuc 18i-MB

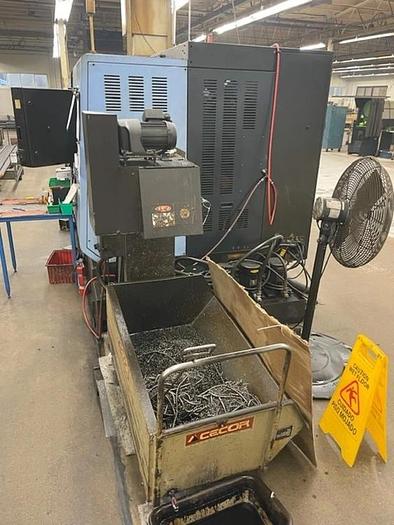

Transportador de cavacos

Predefinidor de ferramentas

Ferramentas ativas

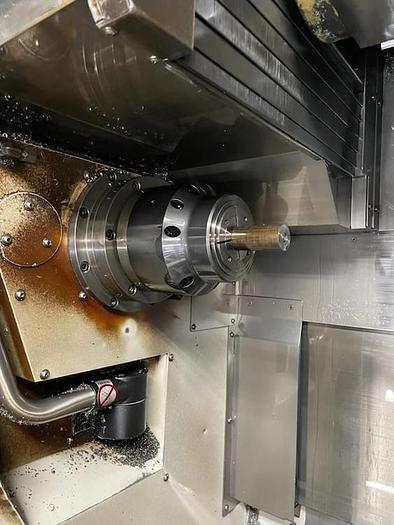

Subfuso

Eixo Y

Pegador de peças
