2015 INDEX C100

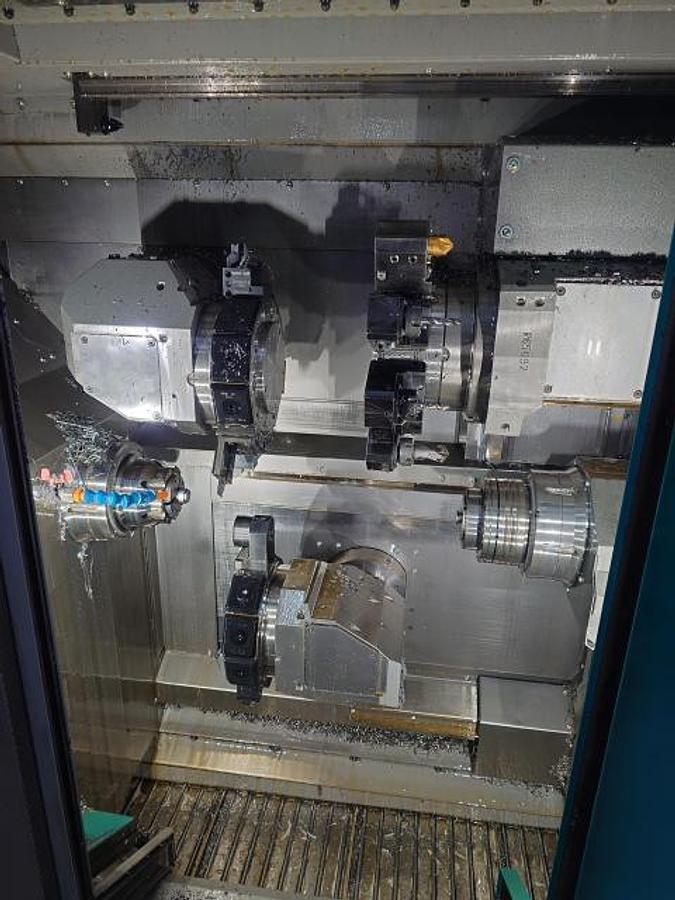

Centro de torneamento CNC de 10 eixos, 3 torres com todas as estações acionadas, eixo Y, C, X, Z...

Especificações a seguir:

DETALHES TÉCNICOS

- Número de eixos : 10

- Número de fusos : 2

- Número de torres: 3

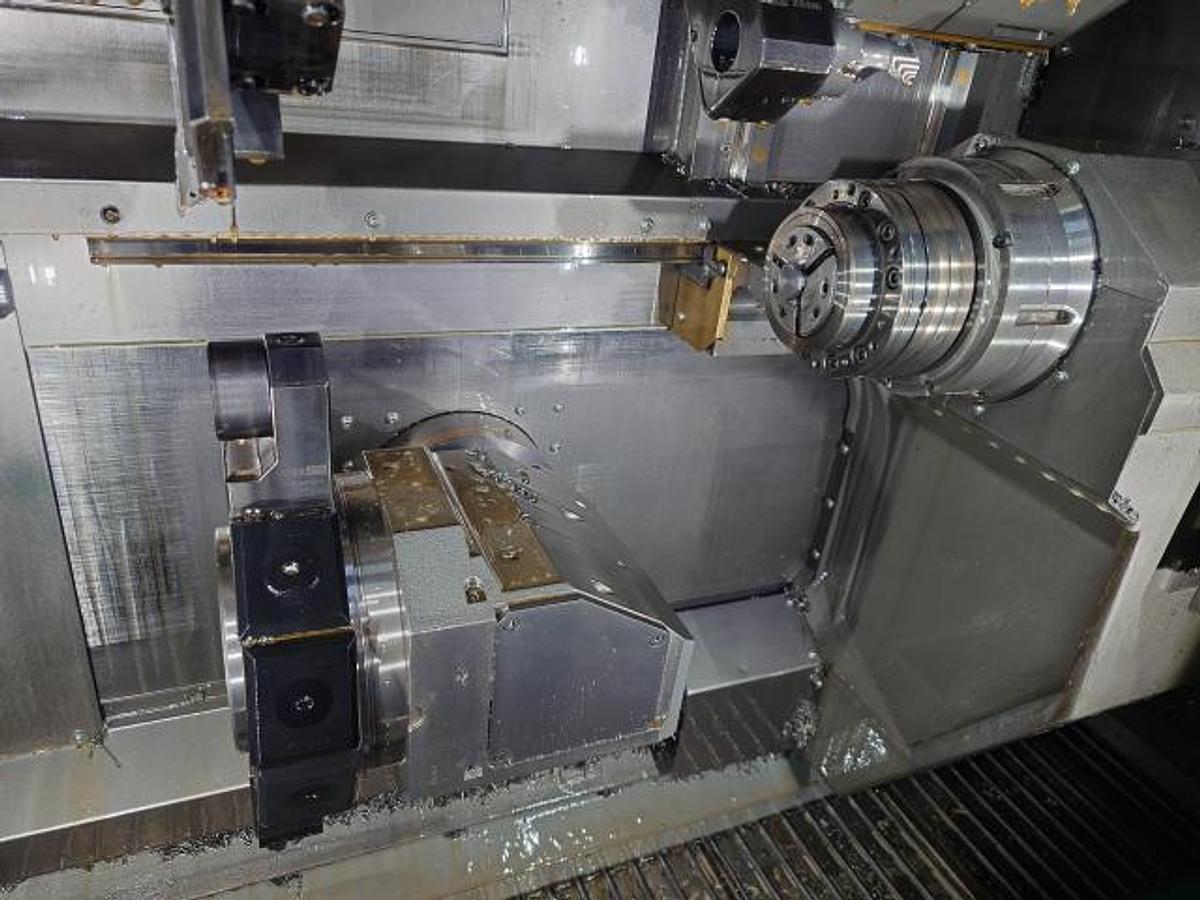

FUSO PRINCIPAL

- Ponta do fuso: A2-5

- Potência do fuso : 22/29 [kW]

- Velocidades do fuso : 7.000 [rpm]

- Diâmetro máx. da barra : 42 [mm]

- Diâmetro máx. do mandril : 110 [mm

- Precisão de indexação do eixo C : 0,001 [°]

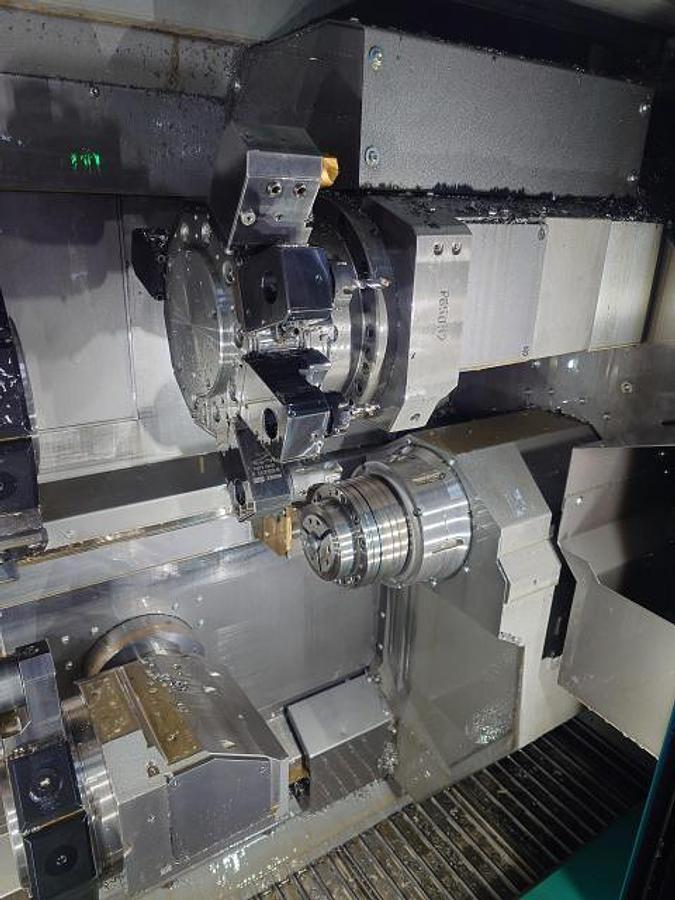

CONTRA-FUSO

- Ponta do fuso: A2-5

- Potência do fuso: 16,5/19 [kW]

- Velocidades do fuso: 7.000 [rpm]

- Diâmetro máx. da barra: 42 [mm]

* Máx. Diâmetro do mandril: 110 [mm]

- Precisão de indexação do eixo C: 0,001 [°]

- Curso: 500 [mm]

- Velocidade de avanço rápido: 60 [m/min]

- Distância fuso/contrafuso: 515 [mm]

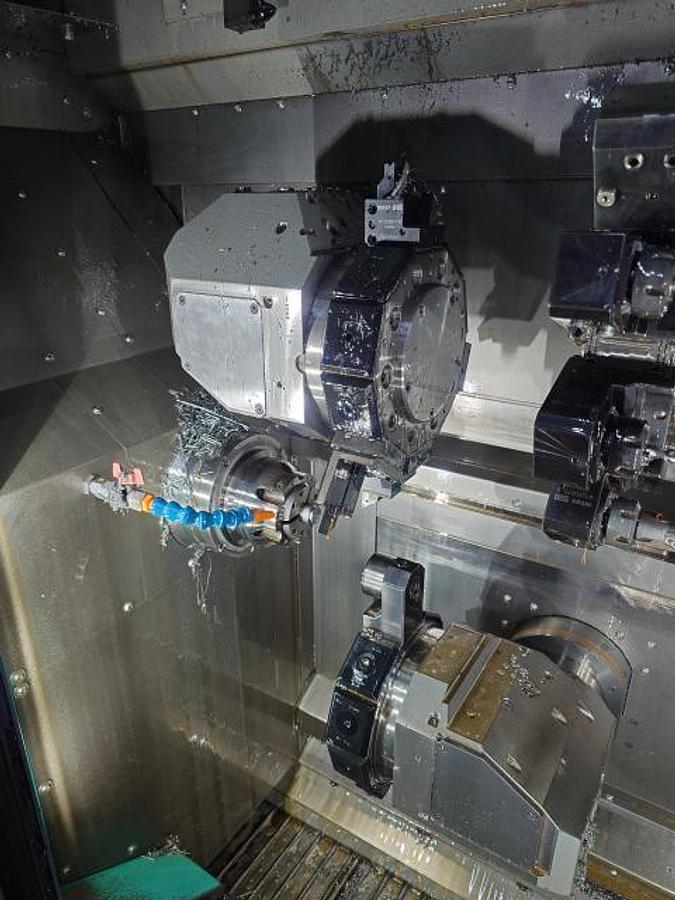

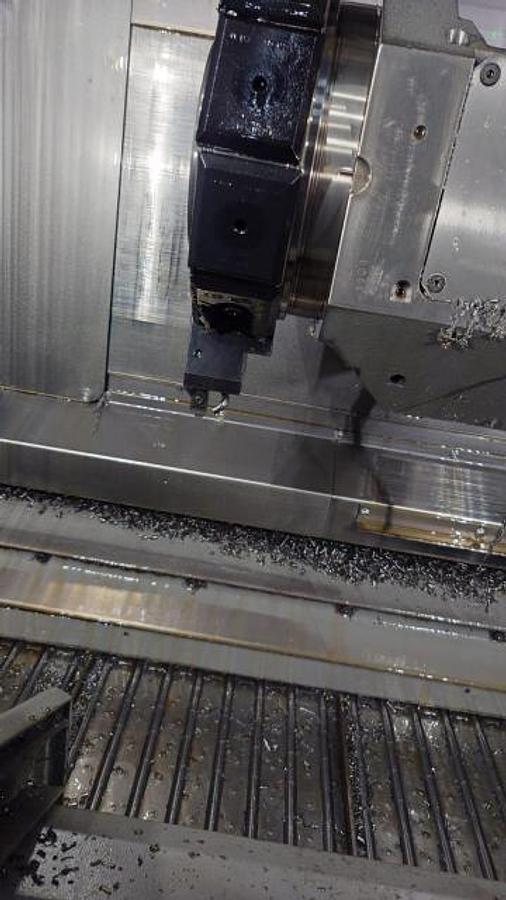

TORRE SUPERIOR ESQUERDA

- Número de posições: 10

- Número de posições motorizadas: 10

- Curso X/Z: 70 / 250 [mm]

- Curso Y: 70 [mm]

- Tipo de ferramenta: VDI 25

- Velocidade das ferramentas motorizadas: 8.000 [rpm]

- Potência das ferramentas motorizadas: 4,2 [kW]

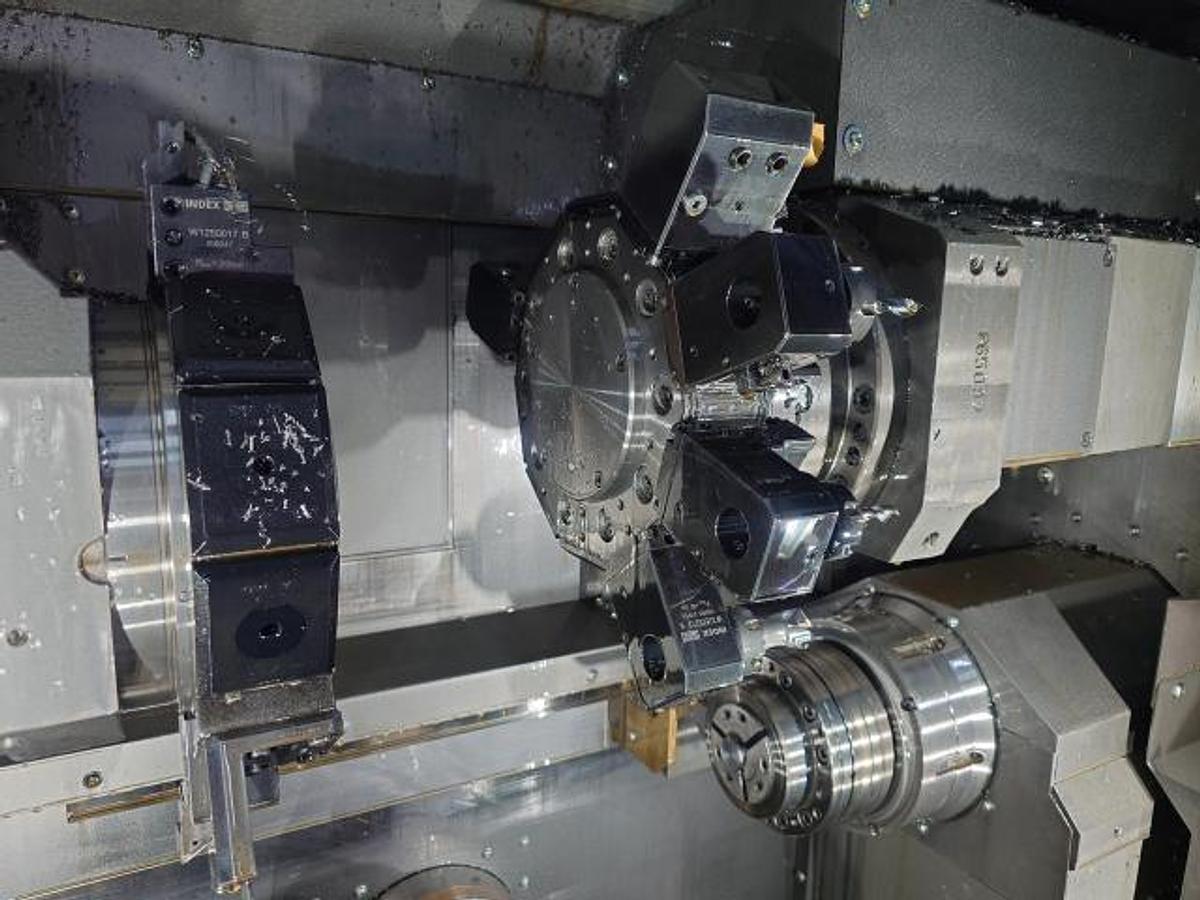

TORRE SUPERIOR DIREITA

- Número de posições: 10

- Número de posições motorizadas: 10

- Curso X: 125 [mm]

- Tipo de ferramenta VDI 25

- Velocidade das ferramentas motorizadas: 8.000 [rpm]

- Potência das ferramentas motorizadas: 4,2 [kW]

TORRE INFERIOR ESQUERDA

- Número de posições: 10

- Número de posições motorizadas: 10

- Curso X/Z : 70 / 400 [mm]

- Curso Y: 70 [mm]

- Tipo de ferramenta: VDI 25

- Ferramentas motorizadas Velocidade: 8.000 [rpm]

- Potência das ferramentas energizadas: 4,2 [kW]

FONTE DE ALIMENTAÇÃO

- Tensão de alimentação: 400 [V]

- Potência total instalada: 37 [kW]

PESO E DIMENSÕES

- Área útil da máquina: 5990 x 1710 [mm]

- Altura da máquina: 2140 [mm]

- Peso da máquina: 5.500 [kg]

HORAS DA MÁQUINA

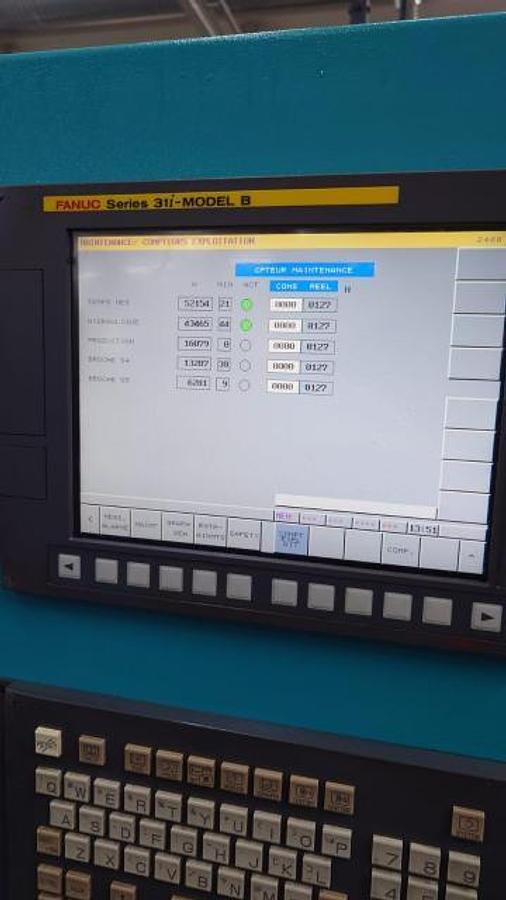

- Número de horas de trabalho: 16079 [h]

EQUIPAMENTO

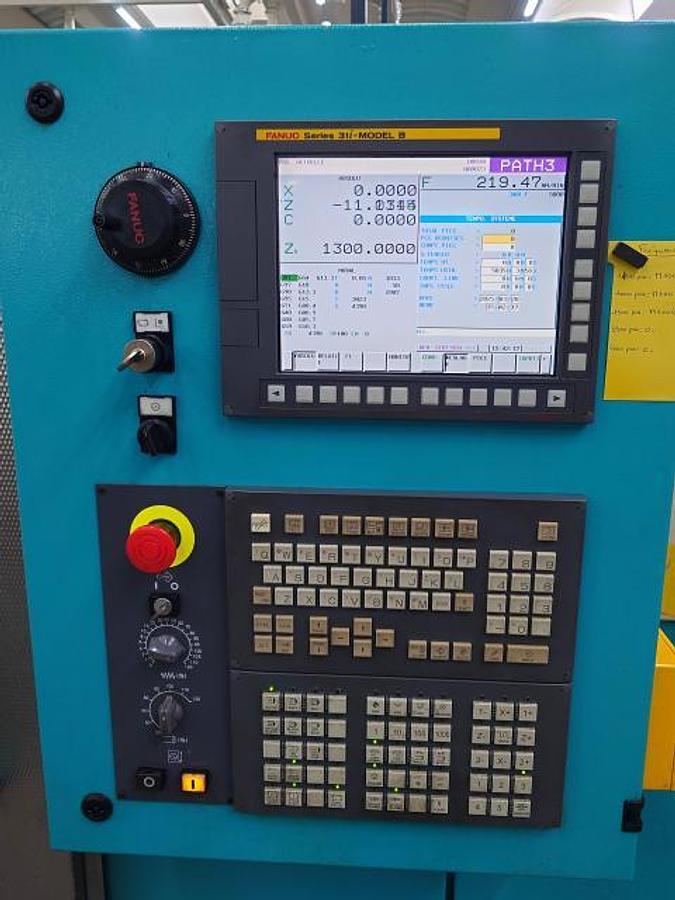

- CNC: Fanuc Série 31i-B

- Lâmpada de status de 3 cores

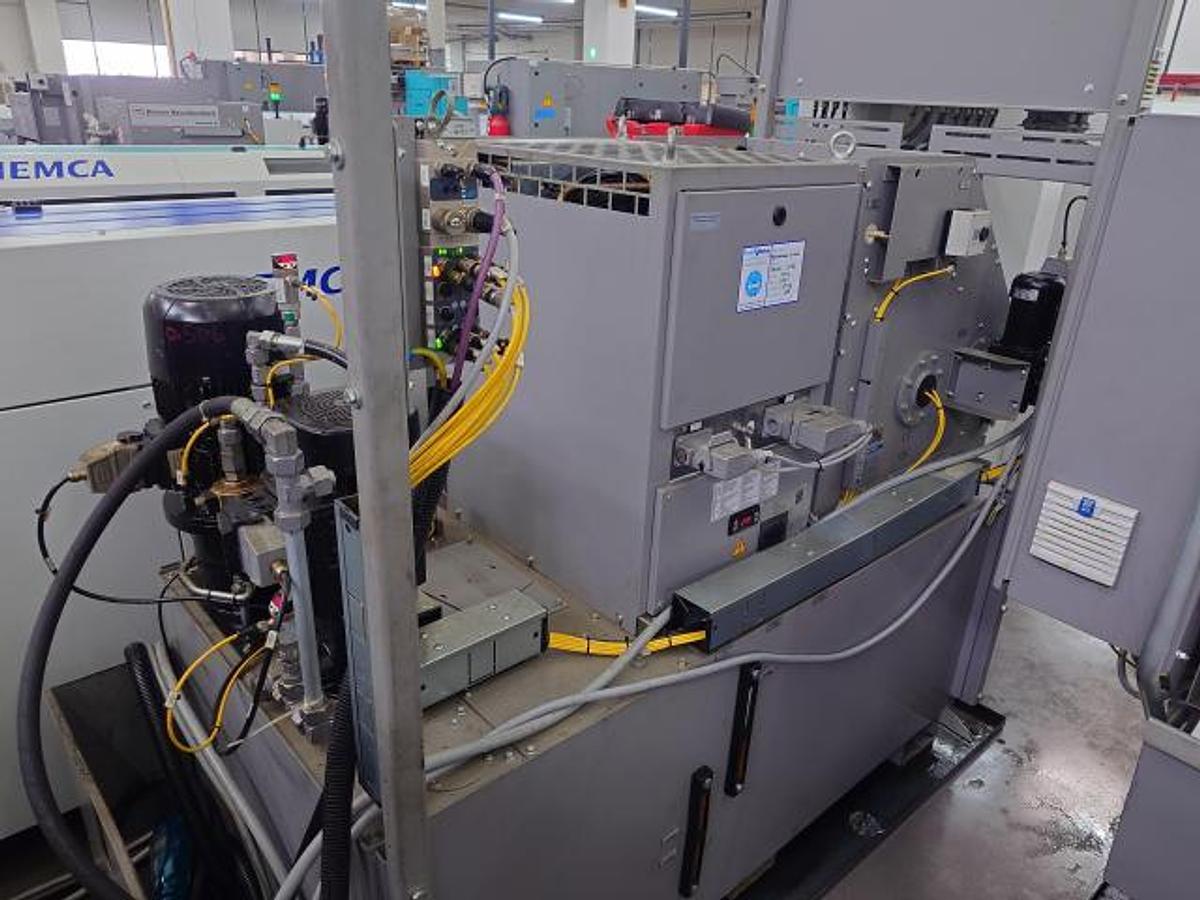

- Tanque de refrigerante

* com bomba de alta pressão

* com unidade de filtragem de papel

- Líquido refrigerante através do fuso

- Transportador de cavacos: DROITE

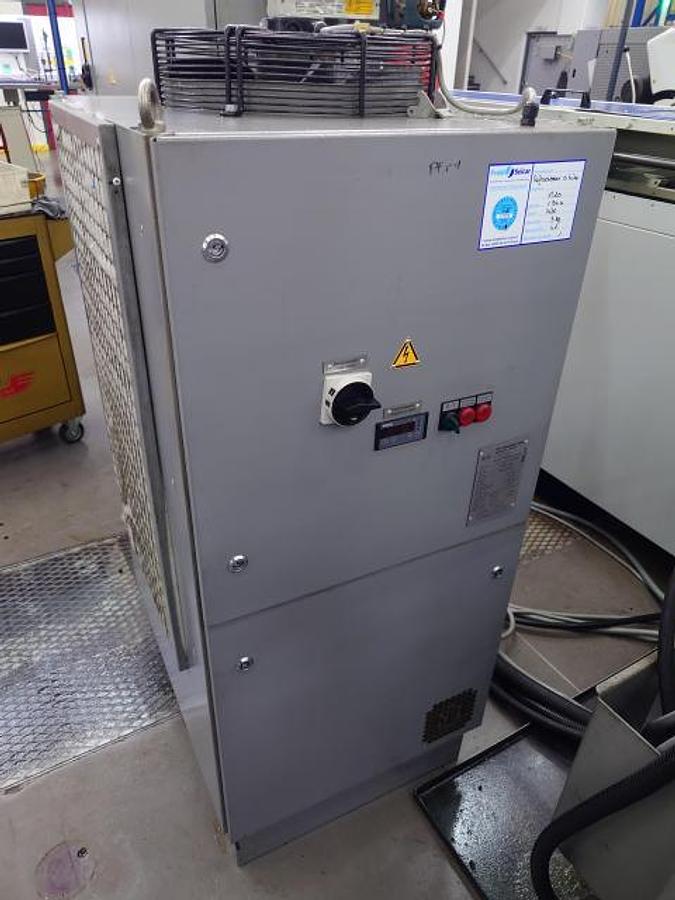

- Unidade de refrigeração

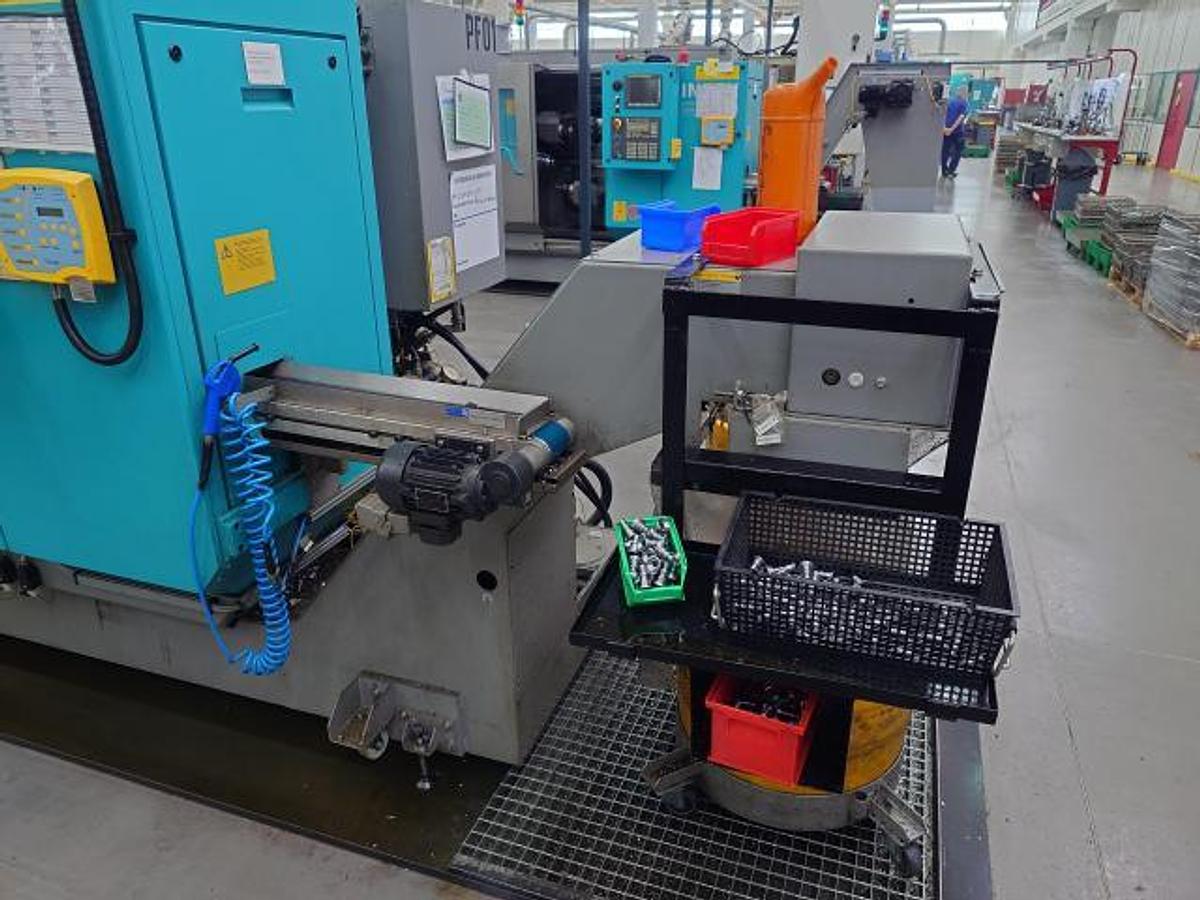

- Coletor de peças

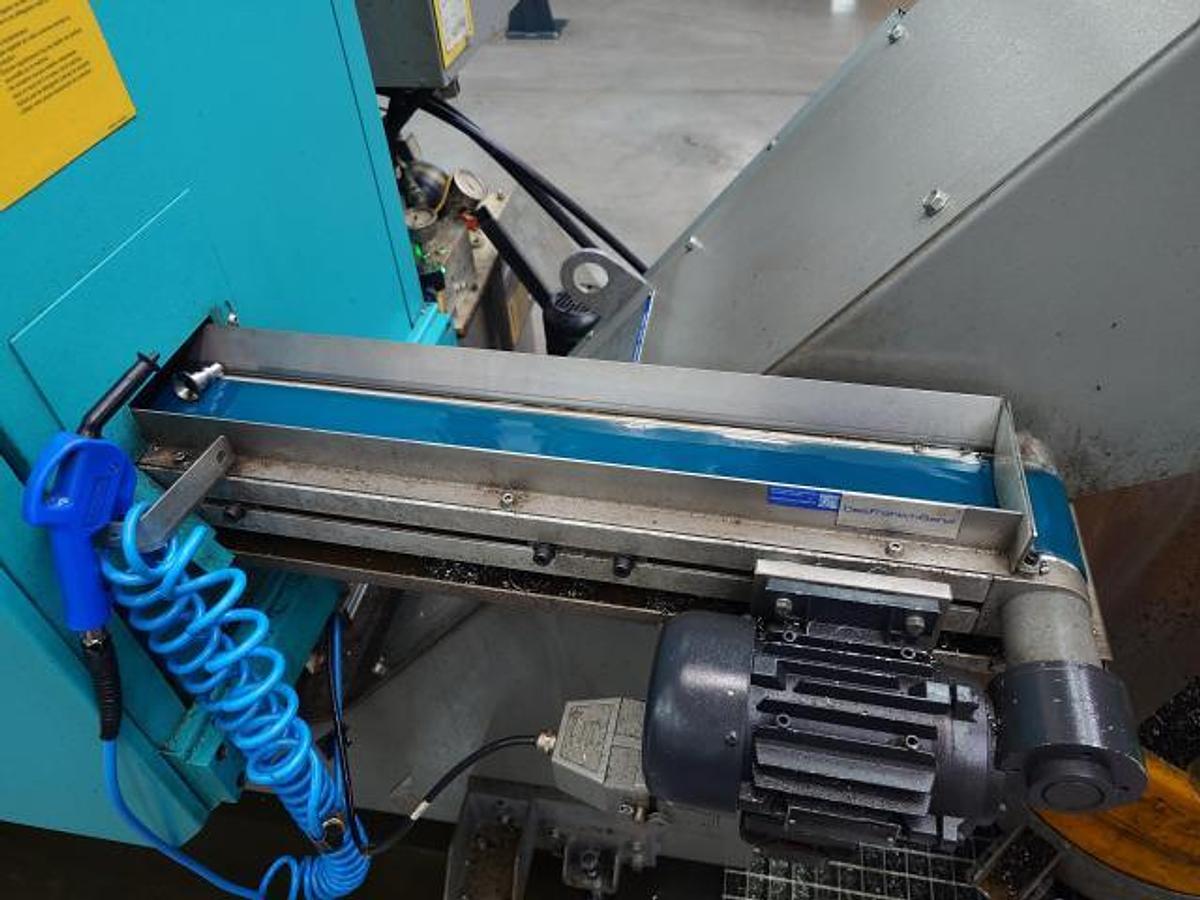

- Faixa de transporte de peças

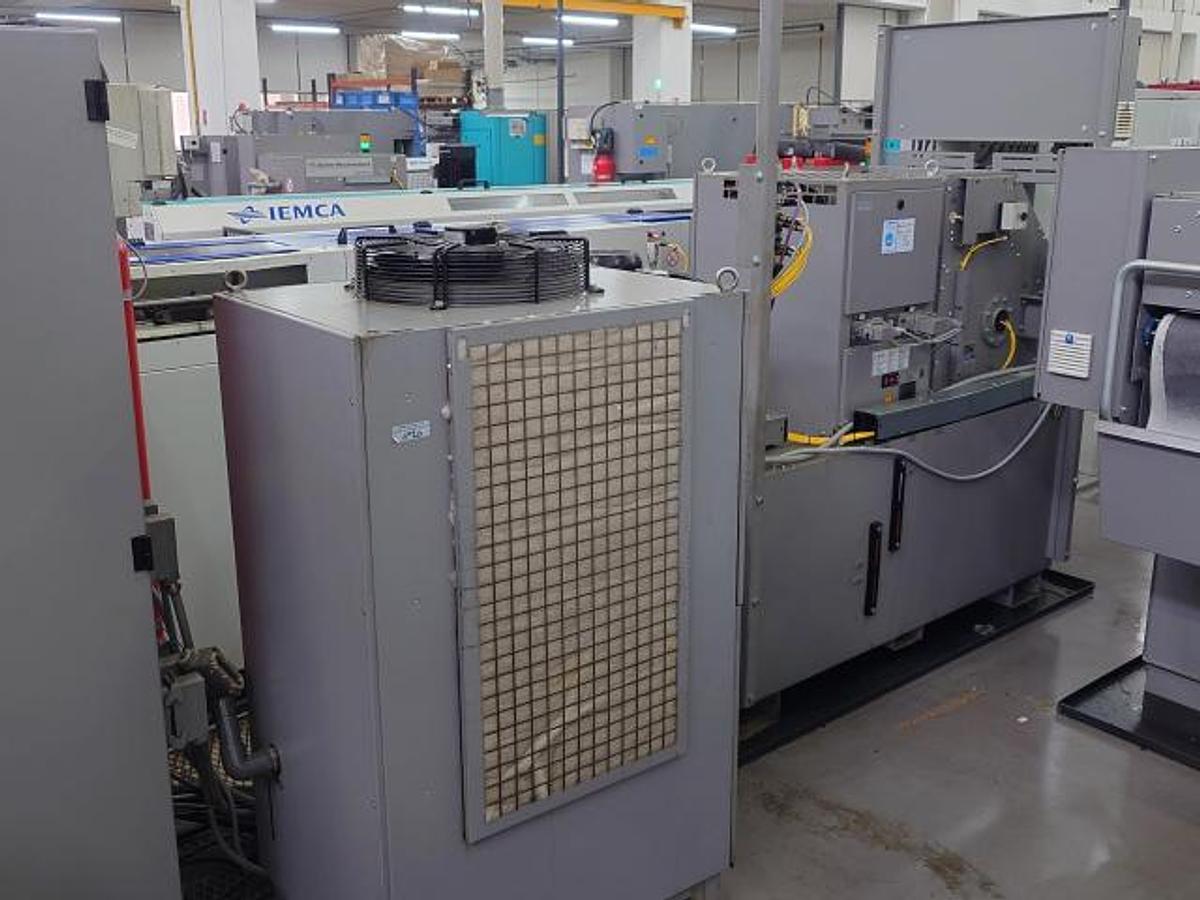

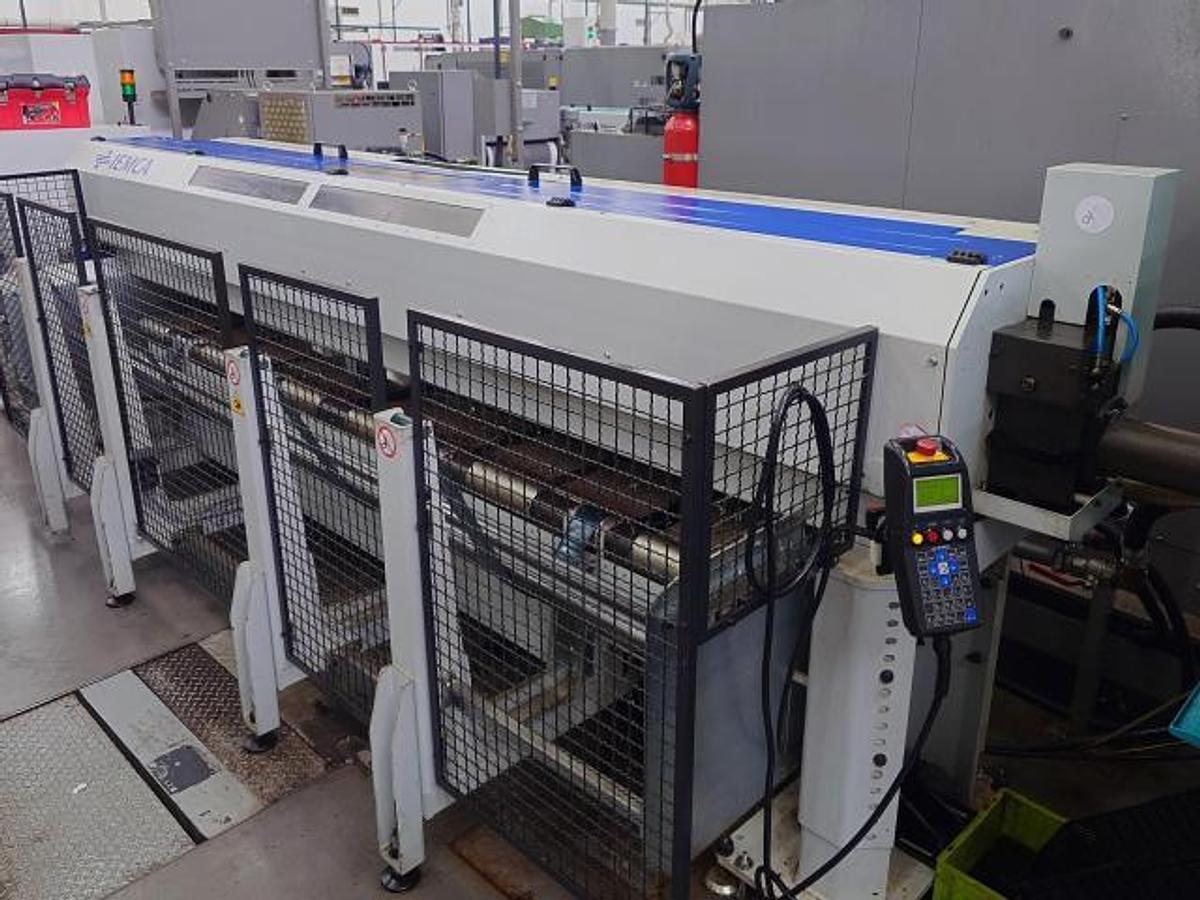

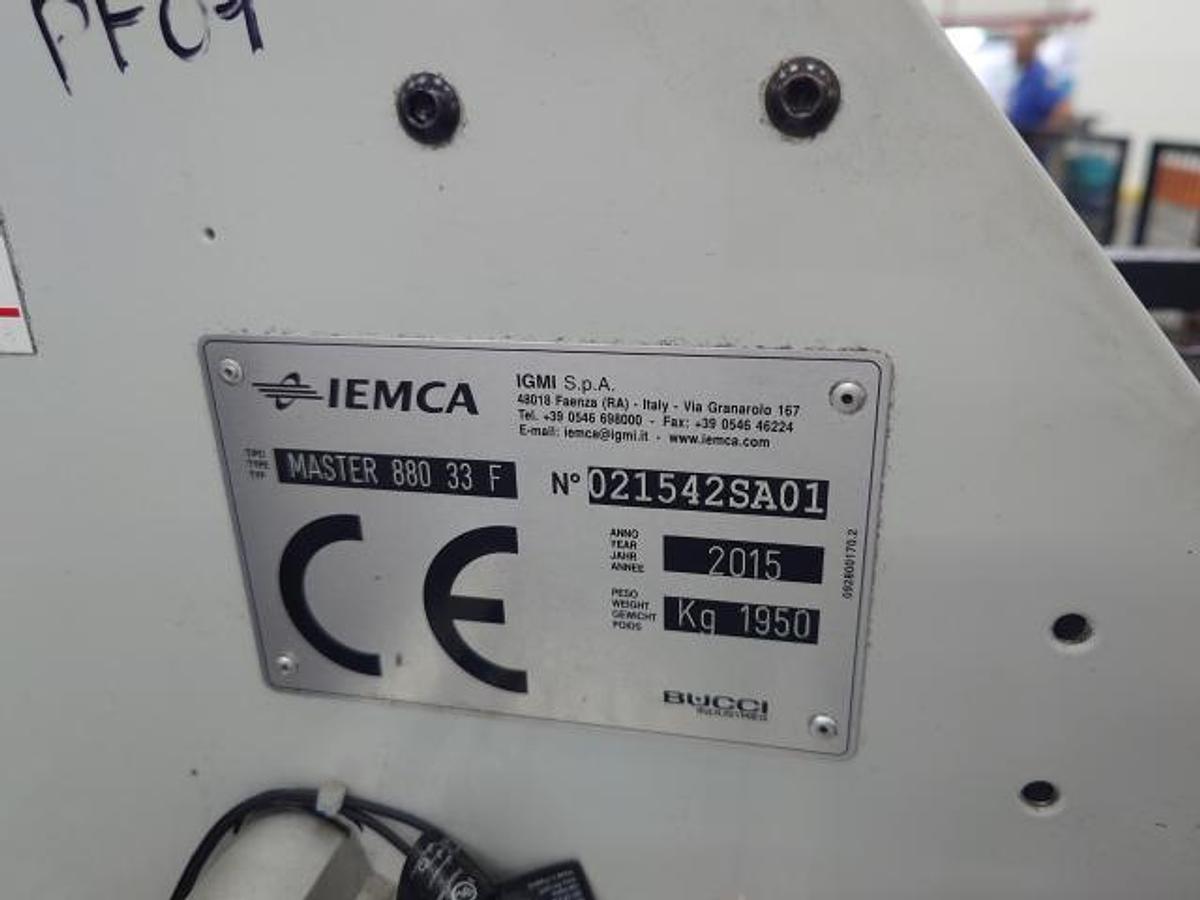

- Carregador de barras: IEMCA MASTER 880/33 F

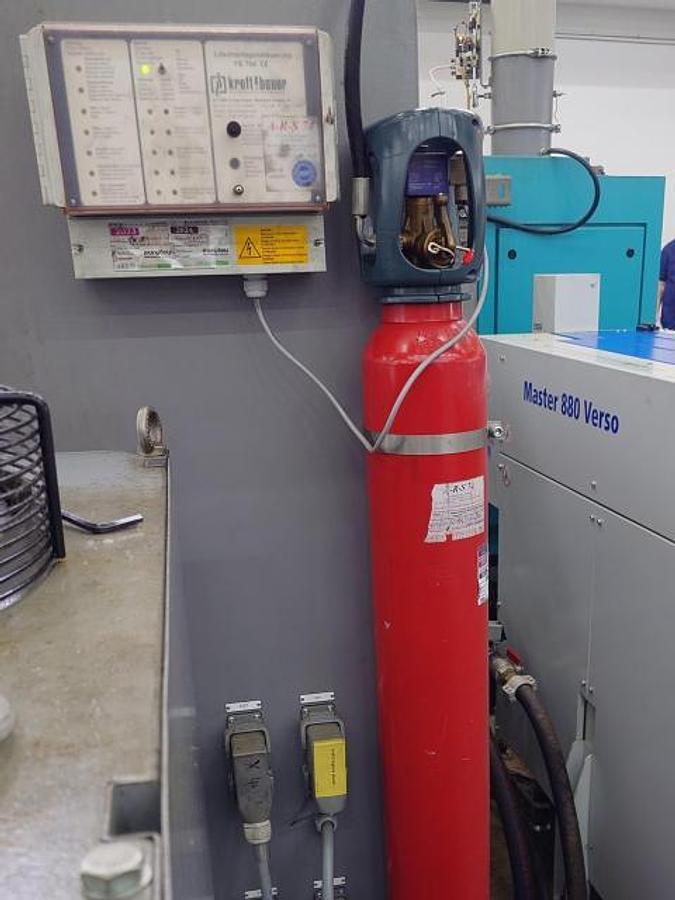

- Extintor de incêndio *

* Observação: o funcionamento não é garantido.

A verificação deve ser feita por uma organização qualificada do

comprador.
