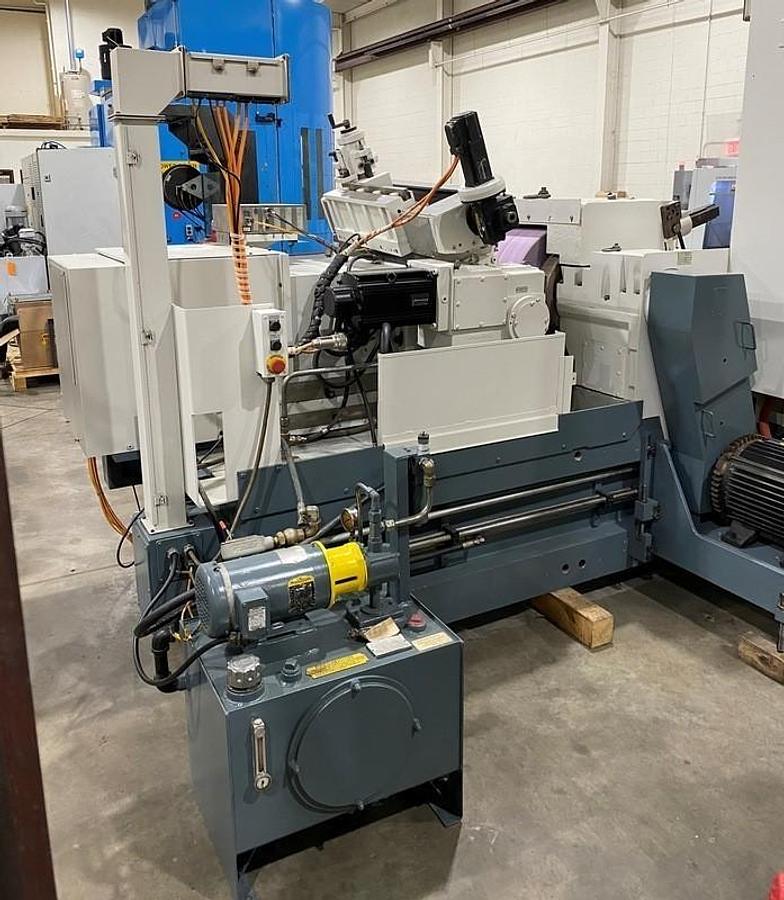

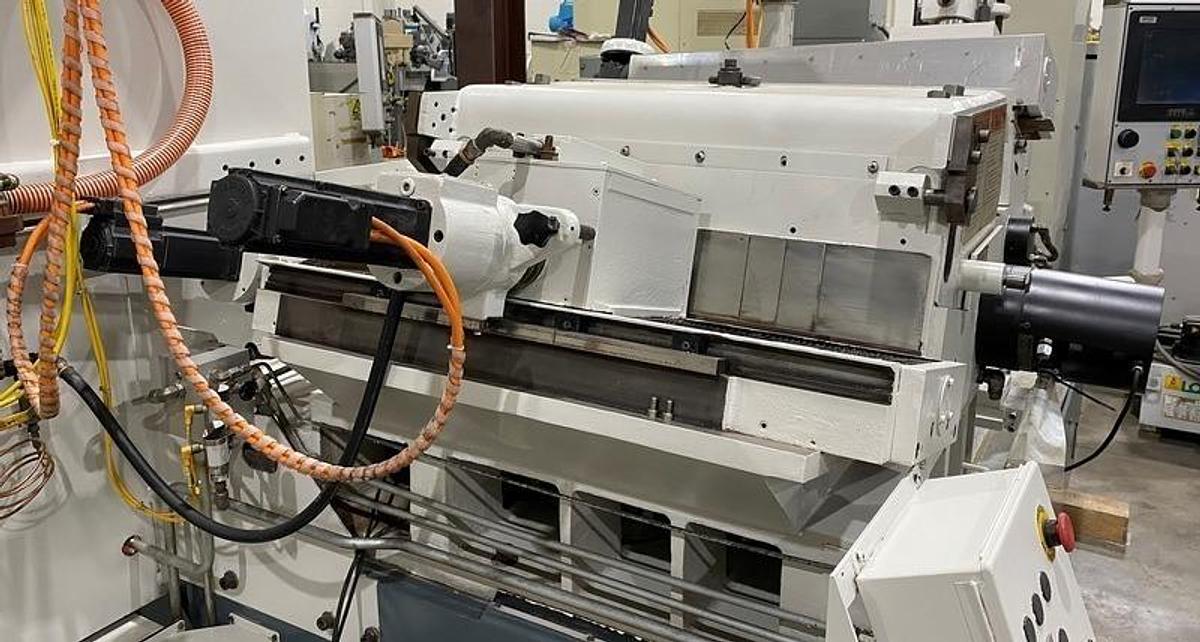

2006 CINCINNATI Fives Cinetic RK 350-20

ESPECIFICAÇÕES:

Diâmetro máximo da peça de trabalho…………6,0″ [152,4 mm]

Diâmetro mínimo da peça de trabalho…………0,0787″ [2,0 mm]

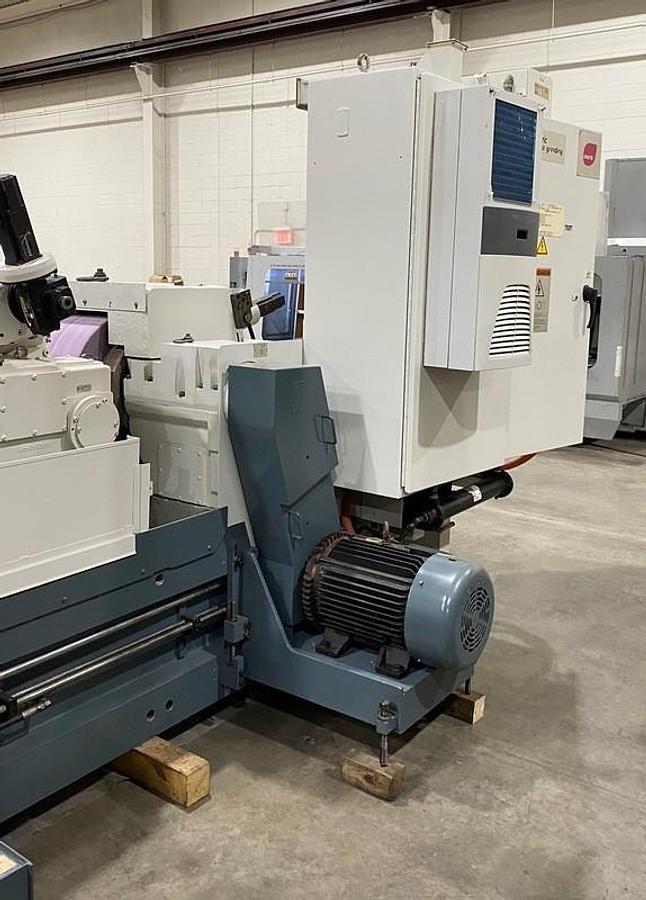

Motor de acionamento da roda de retificação…………50 HP [37,3 kW]

Diâmetro máximo da roda de retificação…………24″ [609,6 mm]

Largura máxima da roda de retificação…………20″ [508,0 mm]

Diâmetro do furo de montagem da roda…………12″ [304,8 mm]

Velocidade superficial da roda de retificação…………8.500 pés/min. [43,18 m/s]

Rebolo – Máximo…………@ 1.352 RPM

Alinhamento do Rebolo (CNC)…………0,000004″ [0,0001 mm] Resolução

Taxa de Deslocamento (Atravessando o Rebolo – IPM)…………1 a 50

Taxa de Deslocamento (Atravessando o Rebolo – mm/min.)…………25,4 a 1270

Distância de Deslocamento (Atravessando o Rebolo) – Máximo…………22,28″ [565,9 mm]

Profundidade do Perfil – Máxima…………1″ [25 mm]

Compensação Manual para o Eixo Diamante:

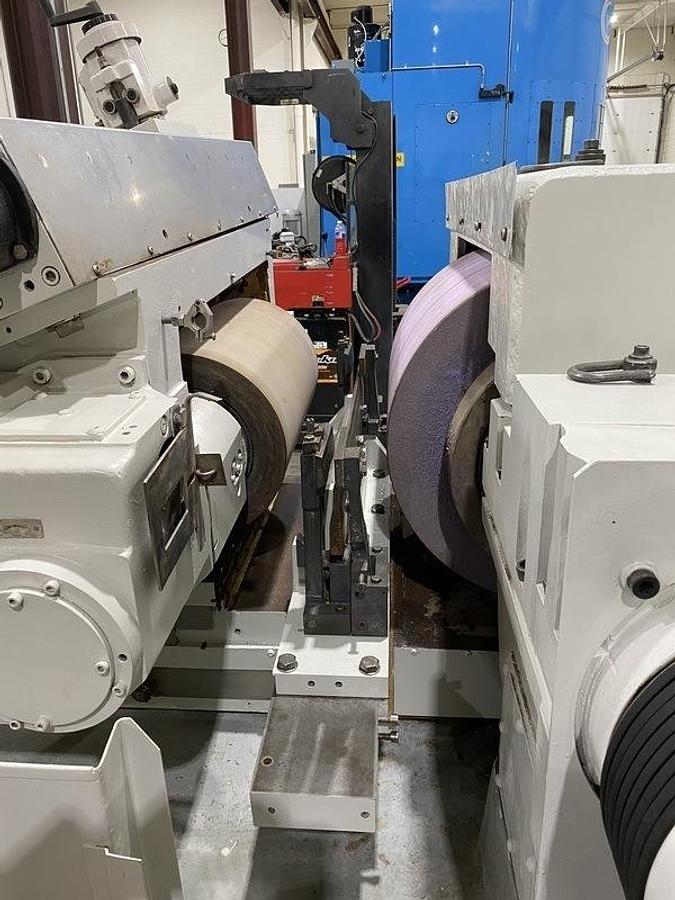

Diâmetro do Rebolo Regulador – Máximo…………14″ [355,6 mm]

Diâmetro do Furo de Montagem…………6″ [152,4 mm]

Largura – Máxima…………20″ [508 mm]

Motor de Acionamento (Servo), RPM Selecionável…………18N-m [4,02 kW I

RPM (Durante o Desbaste) – Máximo…………300 RPM

RPM – Mínimo………….15 RPM

Velocidade de Superfície (pés/min.)…………55 a 1100

Velocidade de Superfície (m/seg.)…………0,28 a 5,6

Regulagem da Rotação da Carcaça da Roda (Ângulo de Avanço)…………..+8 a -2 Graus

Regulagem do Motor de Acionamento Transversal de Alinhamento da Roda (Servo)…………2,0 N-m

Taxa de Deslocamento (Através da Roda – IPM)…………1 a 50

Taxa de Deslocamento (Através da Roda – mm/min.)…………25 a 1270

Distância de Deslocamento – Máxima…………21,02″ [534,0 mm]

Profundidade do Perfil – Máxima…………0,63″ [16 mm]

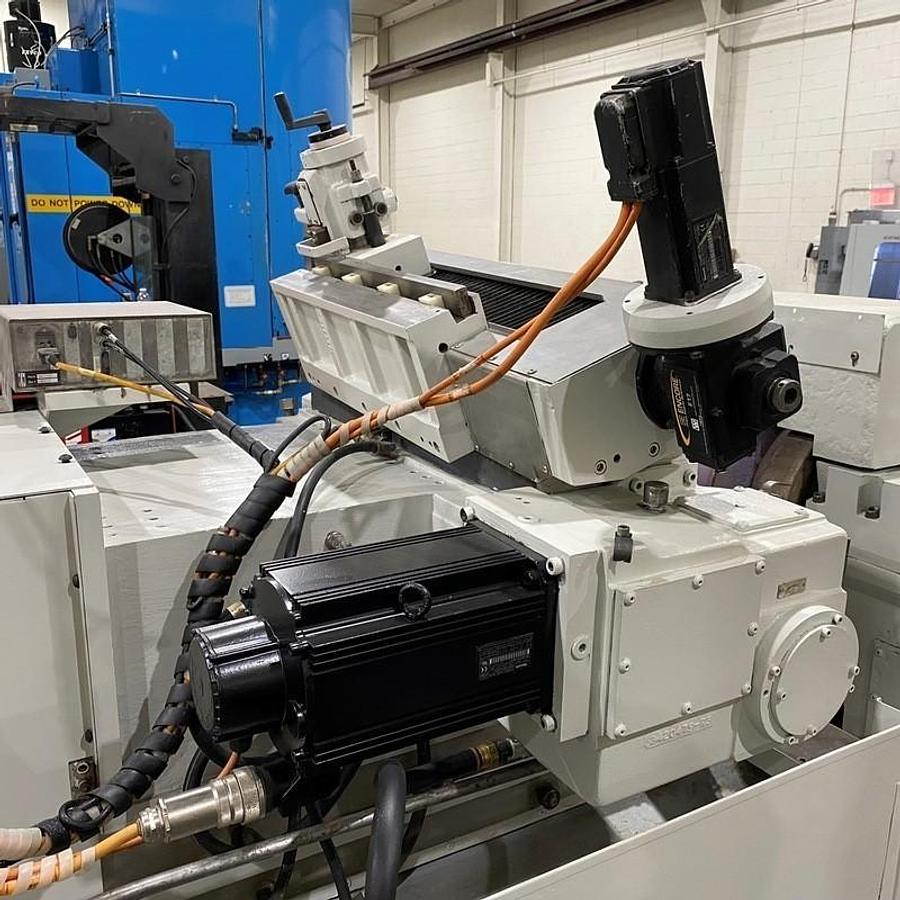

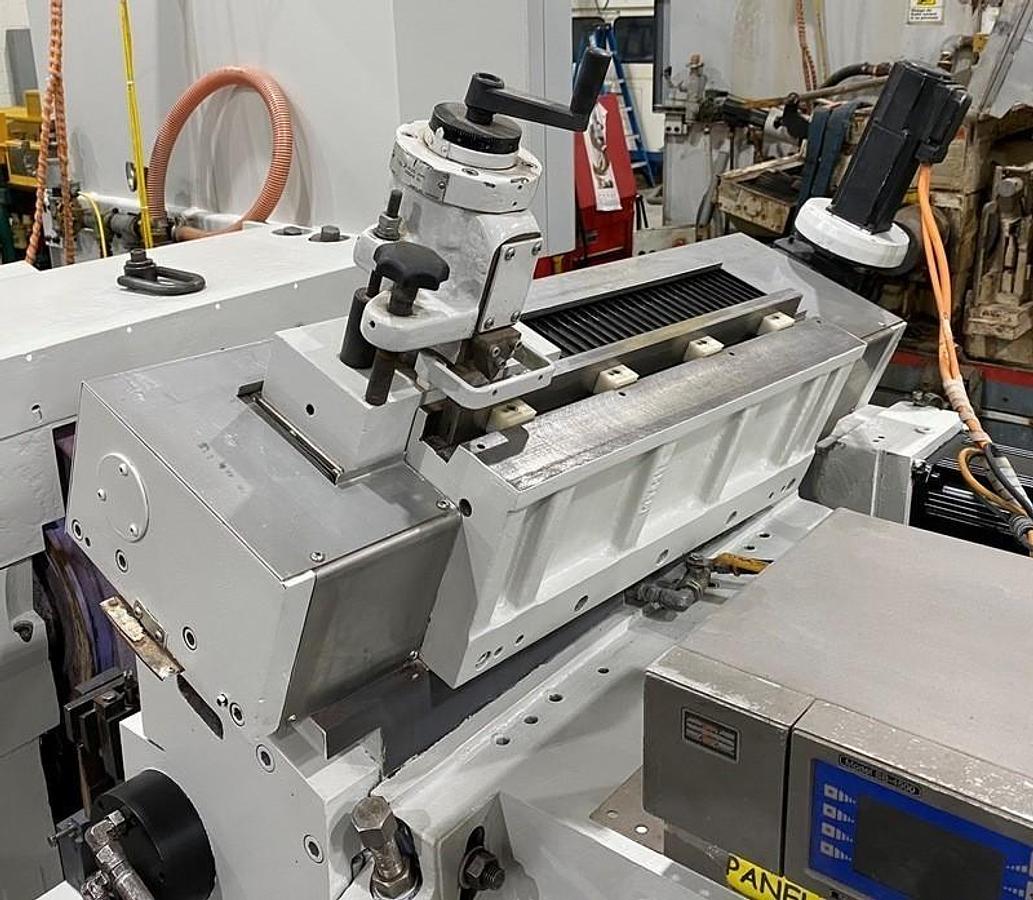

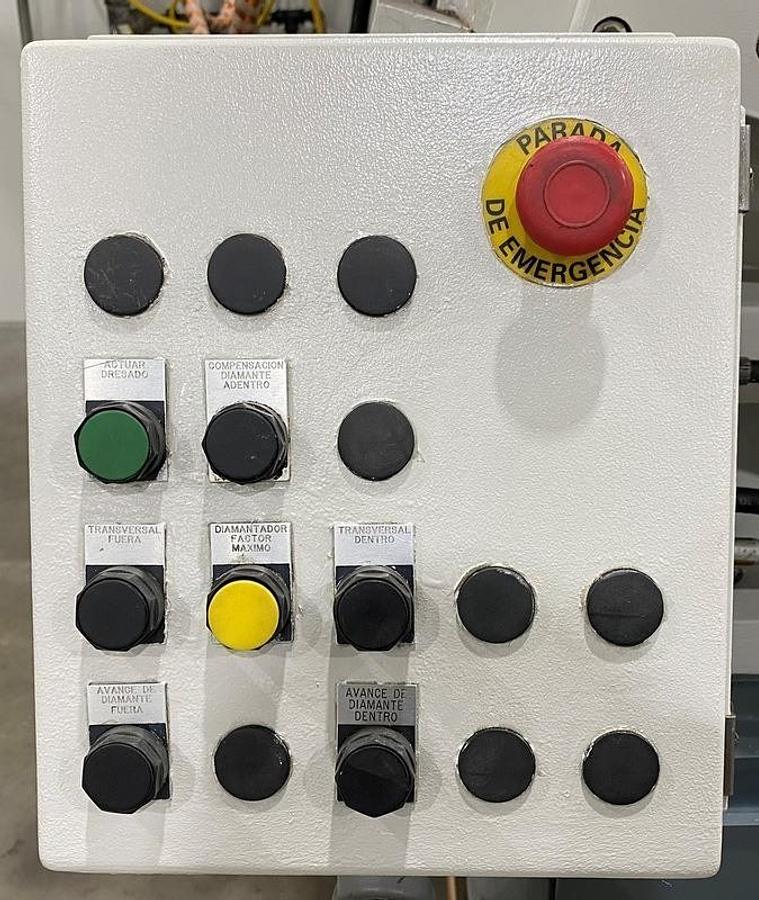

Compensador de Diamante

Avanço Manual Dial…………0,0005″ [0,0127 mm] Divisão

Alinhamento CNC…………0,000004″ [0,0001 mm] Resolução

Giro da Dressadora, Graus…………+6 a -2 Graus

Servomotor CA sem escovas com acionamento deslizante de eixo único, compensação bidirecional

Resolução do Compensador…………0,000004″ [0,0001 mm]

Compensação bidirecional

Taxa de Avanço/Retração Rápida de Entrada…………125 pol/min. [3.175,0 mm/min.]

Número de Taxas de Avanço…………3

Taxa de Avanço (Taxa Grossa) – Máxima…………5 pol/min. [127 mm/min.]

Taxa de Avanço (Taxa Grossa) – Mínima…………0,001 pol/min. [.025 mm/min.]

Taxa de Avanço (Taxa Média) – Máxima…………1 pol/min. [25,4 mm/min.]

Taxa de Avanço (Taxa Média) – Mínima…………0,001 pol/min. [.025 mm/min.]

Taxa de Avanço (Taxa Fina) – Máxima…………0,1 pol/min. [2,54 mm/min.]

Taxa de Avanço (Taxa Fina) – Mínima…………0,0001 pol/min. [.0025 mm/min.]

Placa Giratória para a Frente (Medido pelo Ajustador)…………0,50″ [12,7 mm]

Placa Giratória para a Traseira (Medido pelo Ajustador)…………0,50″ [12,7 mm]

Indicador da Placa Giratória…………0,0001 pol./Relógio de Mostrador de Divisão

Indicador da Placa Giratória…………0,002 mm/Relógio de Mostrador de Divisão

Deslocamento do Carro Inferior – Máximo…………10″ [254,0 mm]

(2) Grampos de Carro…………Manual

Deslocamento do Carro Superior – Máximo…………6,02″ [153,0 mm]

(2) Grampos de Carro…………Manual

Dimensões – Aproximadas…………168″C x 80″L x 95″A

Peso – Aproximado…………25.980 Lbs. [11.785 kg]

EQUIPADO COM:

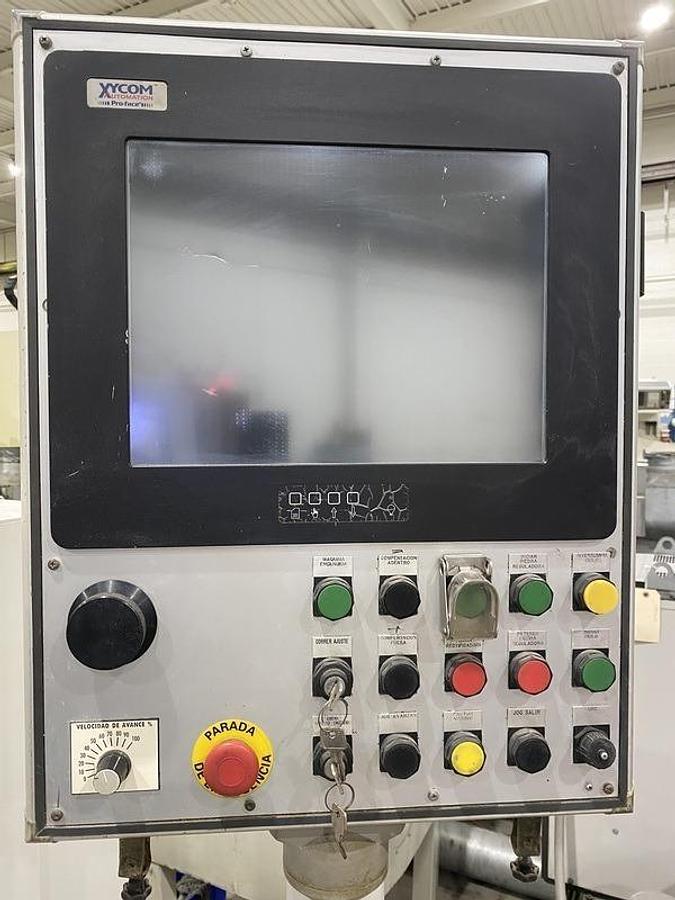

– Sistema de Controle CNC de Arquitetura Aberta Landis 6400. Lógica de Controle da Máquina Executada por ISaGraf IEC-1131. CLP Soft, Software de Retificação, Interface de Fibra Óptica Sercos, Sistema Operacional Microsoft Windows. Painel Plano Xycom Proface, Touch HDMI.

– Apoio de Trabalho Thrufeed de 20″ (508 mm)

– Came de Alinhamento do Rebolo Thrufeed

– Came de Alinhamento do Rebolo Regulador

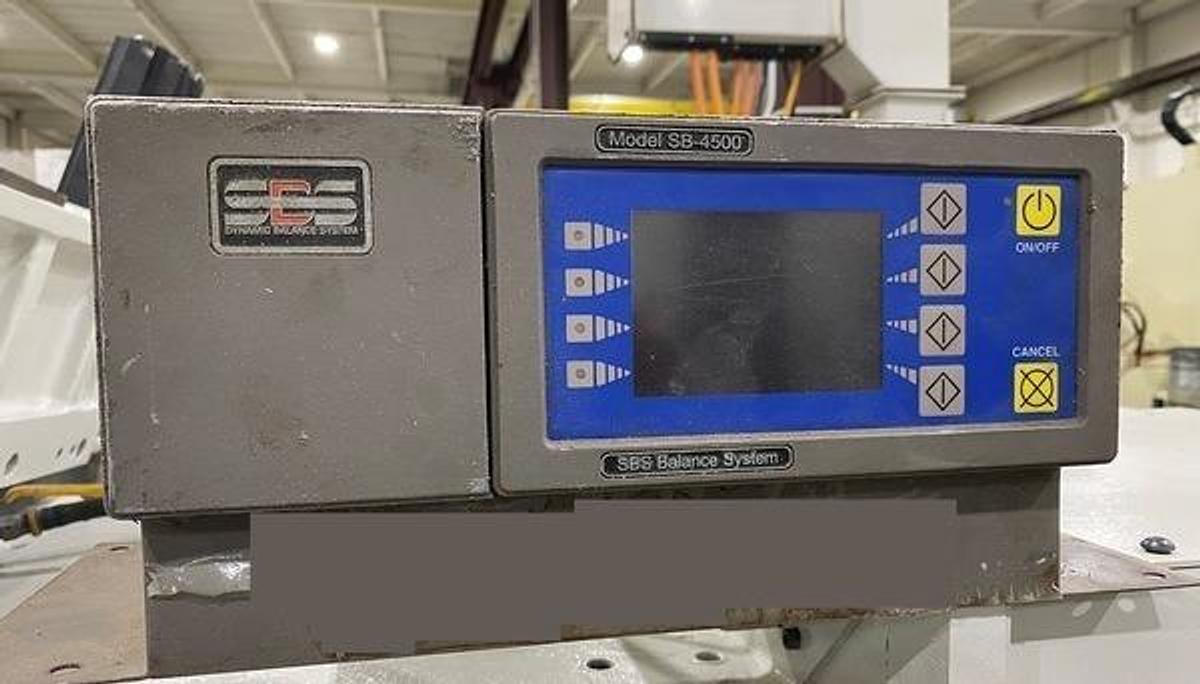

– Sistema de Balanceamento Dinâmico de Rebolos SBS Modelo SB-4500

– Unidade de Acionamento de Frequência Variável Eaton Cutler-Hammer SVX9000 (para eixo do rebolo)

– Coletor de Névoa Smog Hog

– Documentação da Máquina
