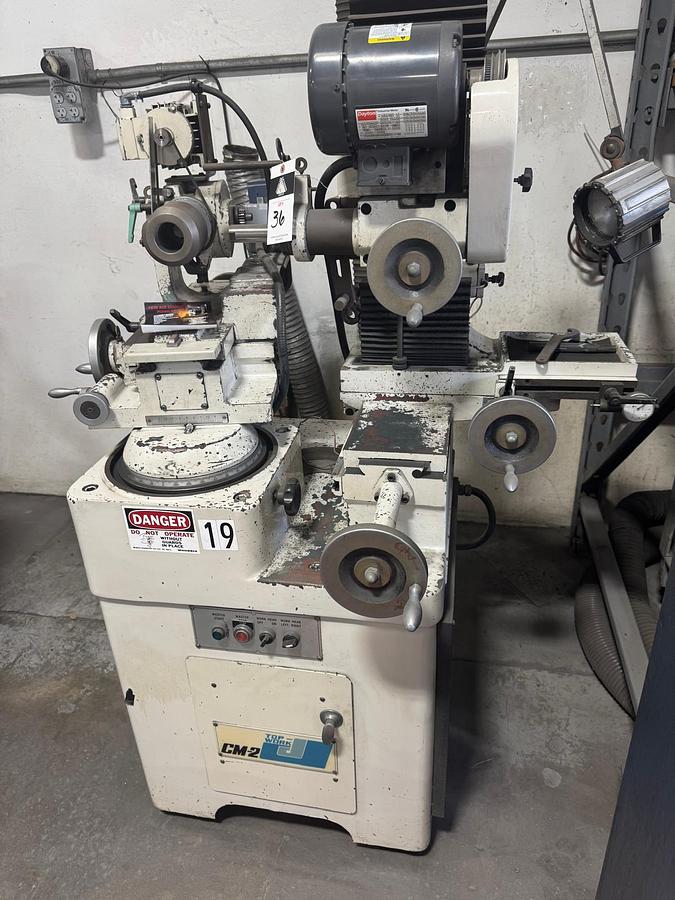

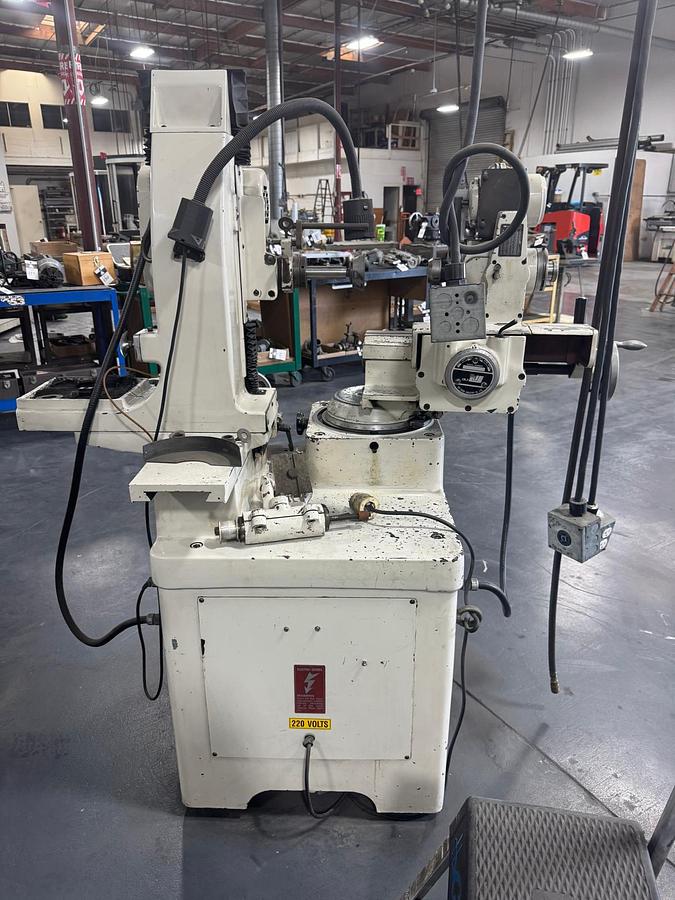

1999 TOP_WORK CM2

Máquina universal de afiação e recondicionamento de ferramentas de corte, dotada de cabeçote ajustável com rotação de até 210°, dispositivos de medição com câmera CCD (no modelo CM-A), suporte ajustável, eixos com vários graus de liberdade (7 e 8 eixos), apta à afiação de fresas de geometria complexa, recondicionamento de ferramentas em metal duro e aço rápido (HSS), com acessórios opcionais para afiação a seco e úmido.

Conforme especificações a seguir:

Especificação/Modelo CM-2

Cabeça de Trabalho

Diâmetro Máx. de Giro Ø304 mm

Diâmetro Máx. de Fixação da Pinça Ø32 mm

Diâmetro Mín. de Fixação da Pinça Ø5 mm

Ângulo Máx. de Hélice 60°

Máx. Distância entre a porca da pinça e o centro do cabeçote móvel: 135 mm

Curso da cabeça de trabalho

Eixo X1 - Curso do carro deslizante: 130 mm

Eixo Y1 - Curso do carro deslizante desviado: 100 mm

Frente do centro: 50 mm

Traseira do centro: 50 mm

Ajuste do ângulo da cabeça de trabalho:

Eixo A - Rotação do plano horizontal: ±105° (210°)

Eixo B - Rotação do plano vertical: ±40° (80°)

Diâmetro da cabeça do rebolo: 100 mm

Curso da cabeça do rebolo

Eixo X - Curso do carro deslizante esquerda-direita: 110 mm

Eixo Y - Curso total do carro deslizante da frente para trás: 180 mm

Eixo Z - Curso total do carro deslizante vertical: 240 mm

Eixo C - Ângulo de rotação: ±15° (30°)

Velocidade do fuso

Velocidade da cabeça de trabalho: 370/440 rpm (50/60 Hz)

Velocidade da cabeça de retificação: 4000/6000/8000 rpm

Motor

Cabeça de trabalho CA 1/4 HP (0,186 kW)

Cabeça de retificação CA 1/2 HP (0,373 kW)

Dimensões

Dimensões (L x P x A) 1450 x 1463 x 1645 mm

Peso 970 kg
