2004 Hermle C30U

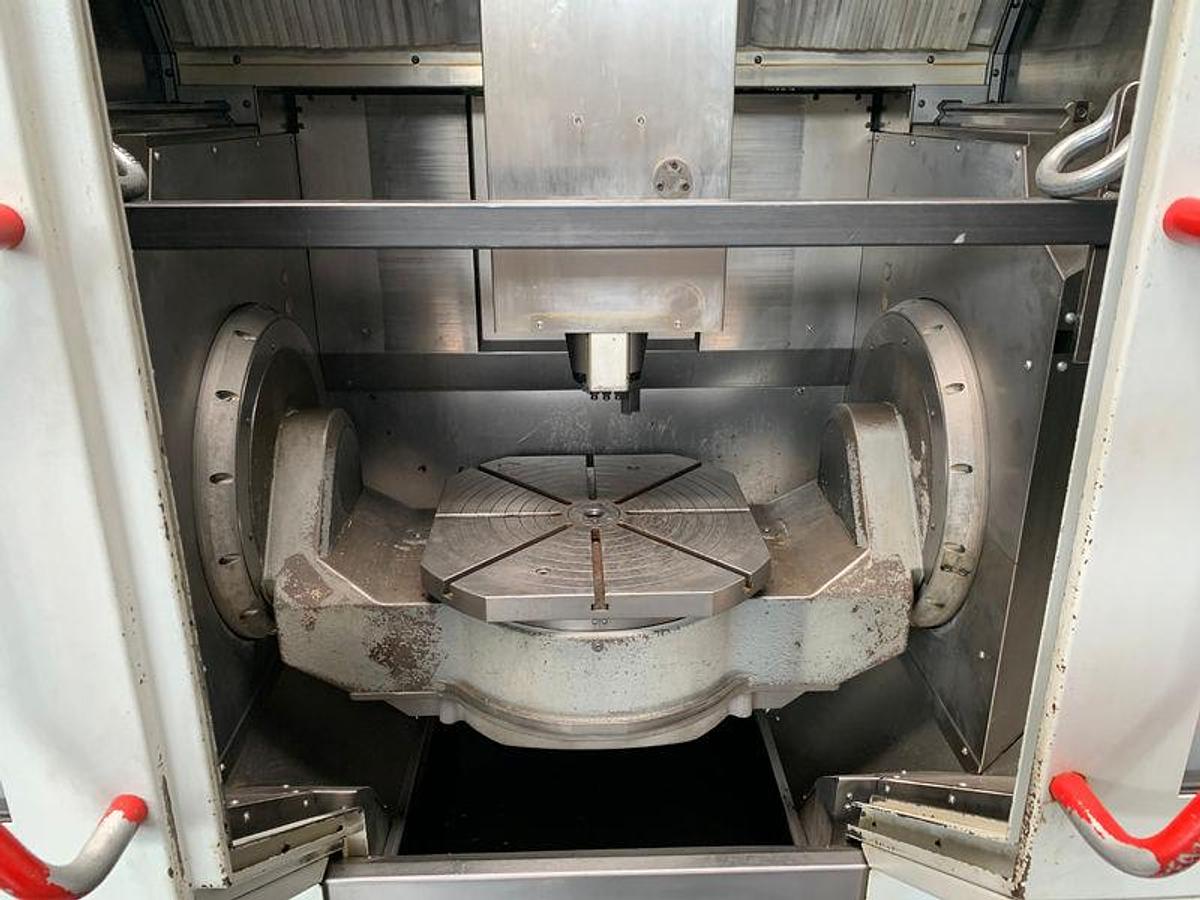

O centro de usinagem de alto desempenho C 30U de 5 eixos da HERMLE com comando HEIDENHAIN iTNC530 possui dois eixos na peça e três eixos na ferramenta. Isso permite o posicionamento dinâmico e a fixação segura da peça na posição de usinagem desejada. Com dimensões de X = 650 x Y = 600 x Z = 500 em relação à área de contato, o C30 U oferece uma área de trabalho muito ampla. Ele oferece um magazine de ferramentas com 32 posições e uma mesa rotativa giratória NC de Ø 630 mm. O fuso principal com adaptador de fuso HSK63 gira até 18.000 U/min e está conectado a um sistema interno de refrigeração com alta pressão de 80 bar. Um apalpador Renishaw OMP40 está incluído no escopo de fornecimento.

Especificações:

Cursos:

Eixo X (cruzamento da coluna) 650 mm

Eixo Y (comprimento da coluna) 600 mm

Eixo Z (vertical) 500 mm

Mesa rotativa NC:

diâmetro 630 mm

faixa de rotação eixo C 360 graus

faixa de rotação eixo A 145 (-115/+30) graus

Junta rotativa 6 vezes no centro da mesa

carga máxima da mesa 1000 kg

dimensão máxima da peça Ø 630 x 400 mm

número de ranhuras em T (em forma de estrela) 8 St. (14 H7)

resfriamento a líquido com temperatura controlada

Fuso de fresagem:

potência máxima (40% ED) 15 kW

máx. Torque (40% ED) 130 Nm

Faixa de velocidade 20-18.000 min-1

Porta-ferramentas HSK 63

Diâmetro do fuso no rolamento dianteiro Ø 70 mm

Velocidade de avanço, avanço rápido:

Aceleração no eixo X-Y-Z 6 m/s²

Força de avanço no eixo X-Y-Z 7.000 N

Velocidade de avanço rápido no eixo X-Y-Z 45.000 mm/min

Diâmetro e passo dos fusos de avanço

Eixo X 40/15 mm

Eixo Y 50/25 mm

Eixo Z 40/25 mm

Revista de ferramentas, trocador de ferramentas:

Número de posições de ferramentas 32

Cone da ferramenta HSK 63

DIN/Formulário DIN 69063

Dimensões da máquina:

Espaço necessário aprox. 6,5 x 4,5 x 3,1 m

Peso da máquina aprox. 9.500 kg

peso total aprox. 11.000 kg

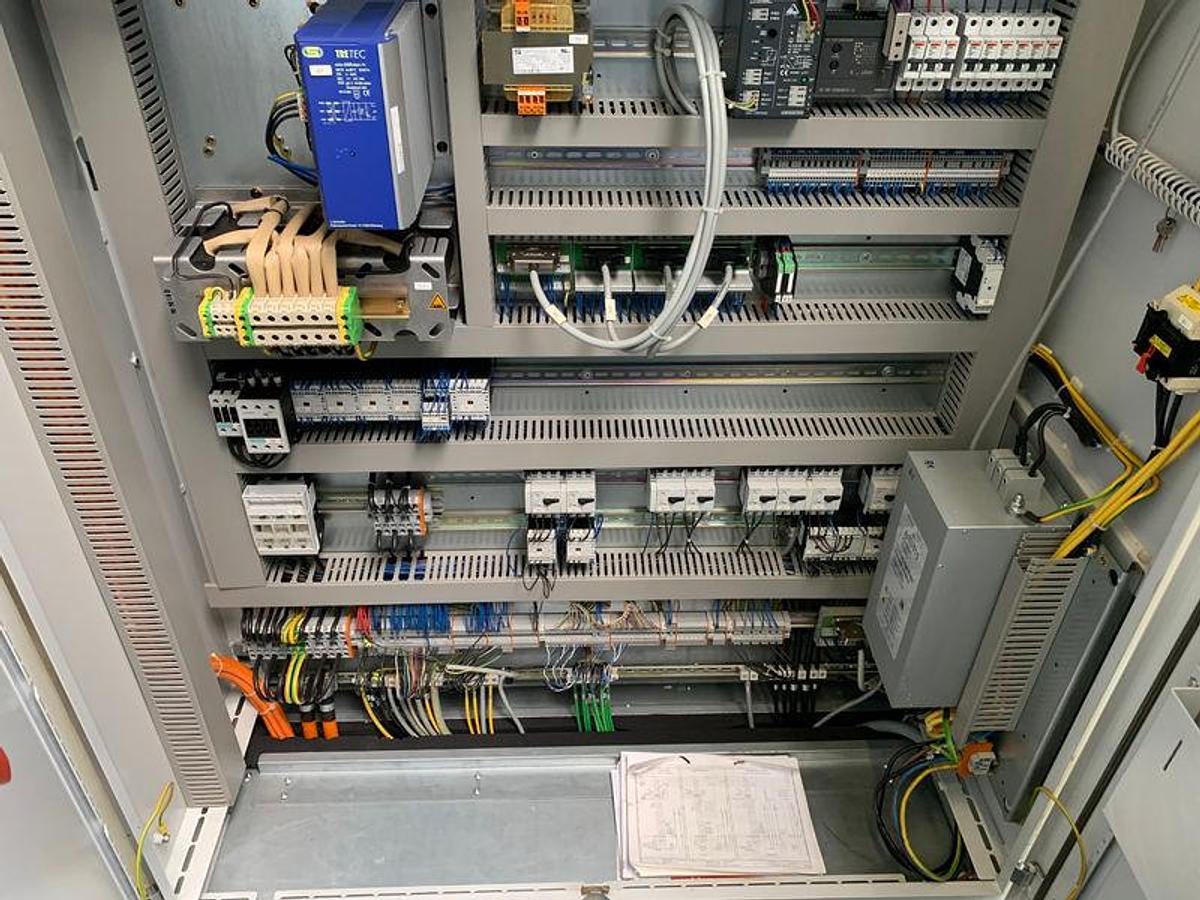

Equipamentos e acessórios

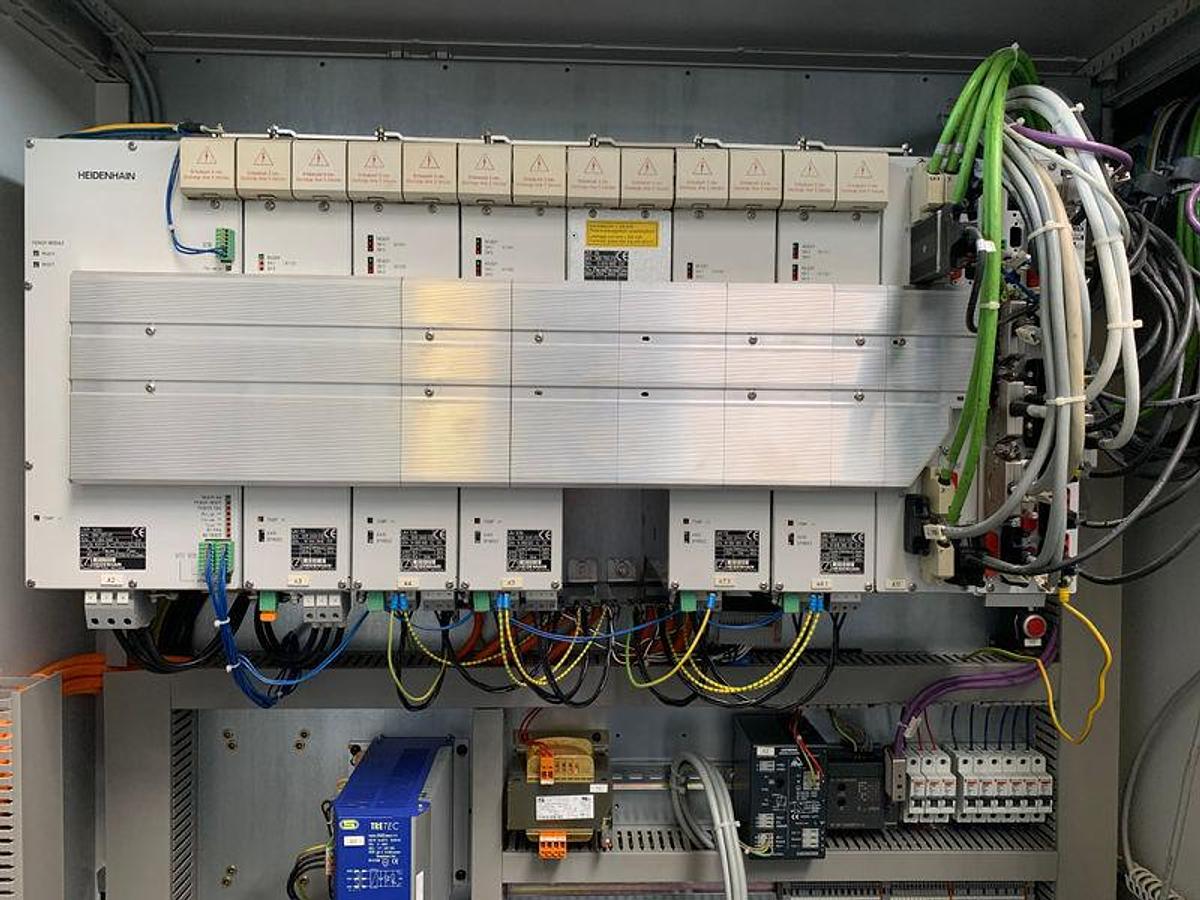

• Controle Heidenhain iTNC 530

• Volante eletrônico

• Fuso de 12.000 rpm HSK-A63

• 32 posições para ferramentas

• Mesa rotativa giratória CNC com alimentação rotativa de 6 rotações e refrigeração do motor

• Sistema de refrigeração com tanque de 1190 l e bomba de alta pressão de 40 bar para alimentação interna do fluido de refrigeração

• Filtro de cesto peneirado para IKZ

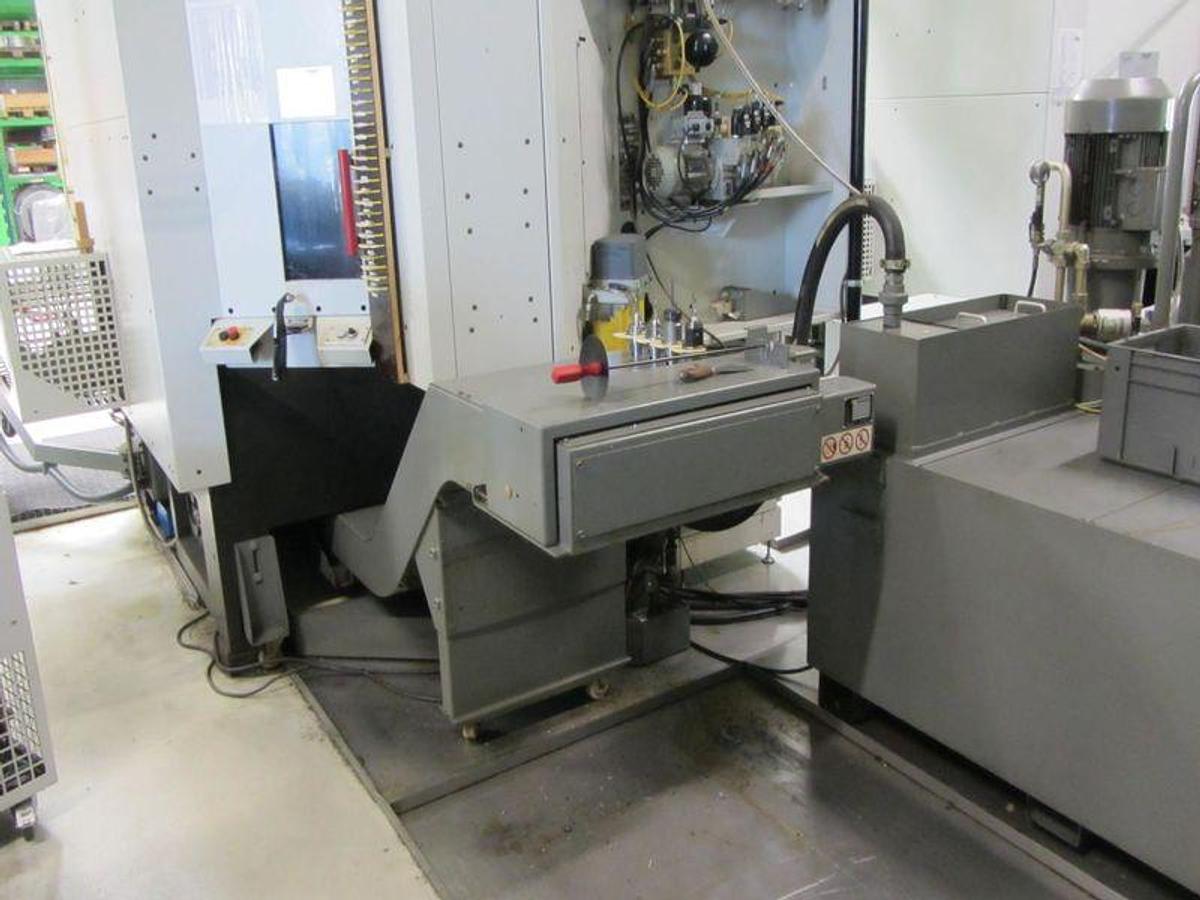

• Esteira raspadora Transportador de cavacos

• Sistema de apalpador Renishaw com apalpador OMP40

• Compensação elétrica de calor

• Pistola de lavagem de cavacos

• Extração de névoa de óleo

• Unidade de refrigeração do fuso KGL 6

• Teto automático da cabine

• Máquina ligada: 51.700 h, fuso ligado: 18.100 h
