2006 Rollomatic 6000XL

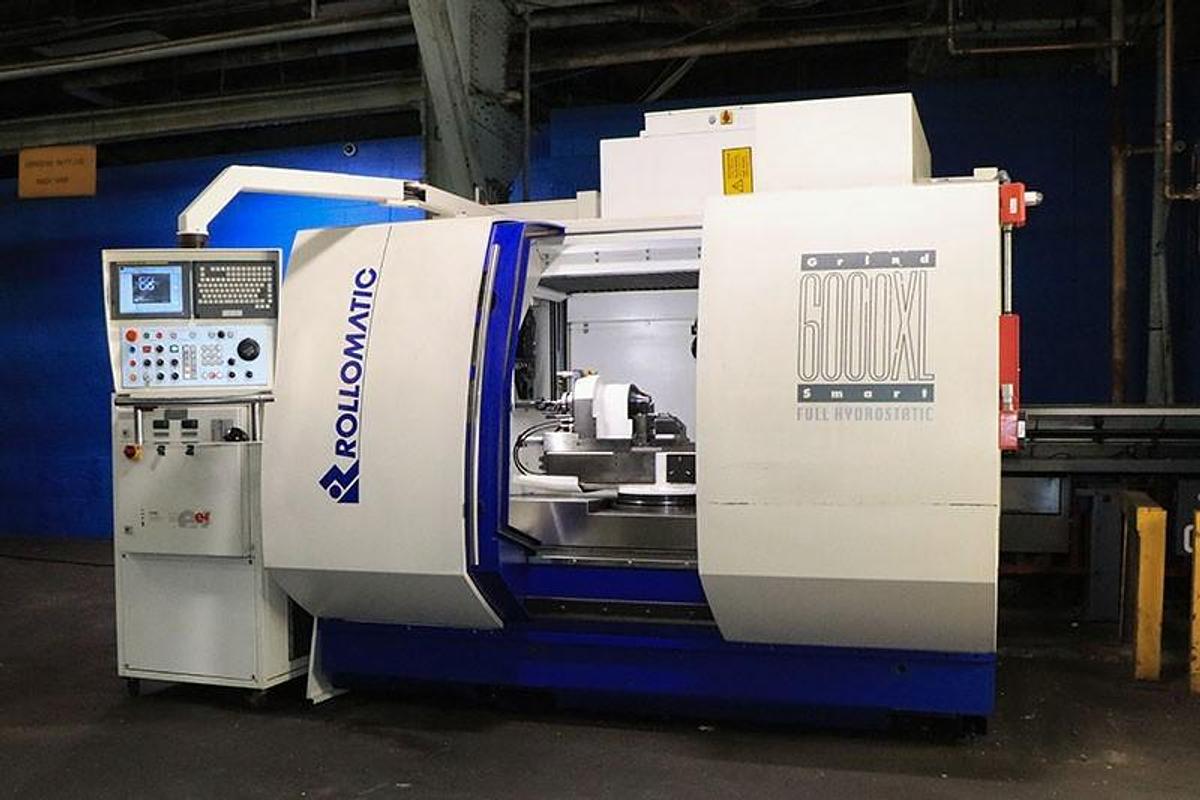

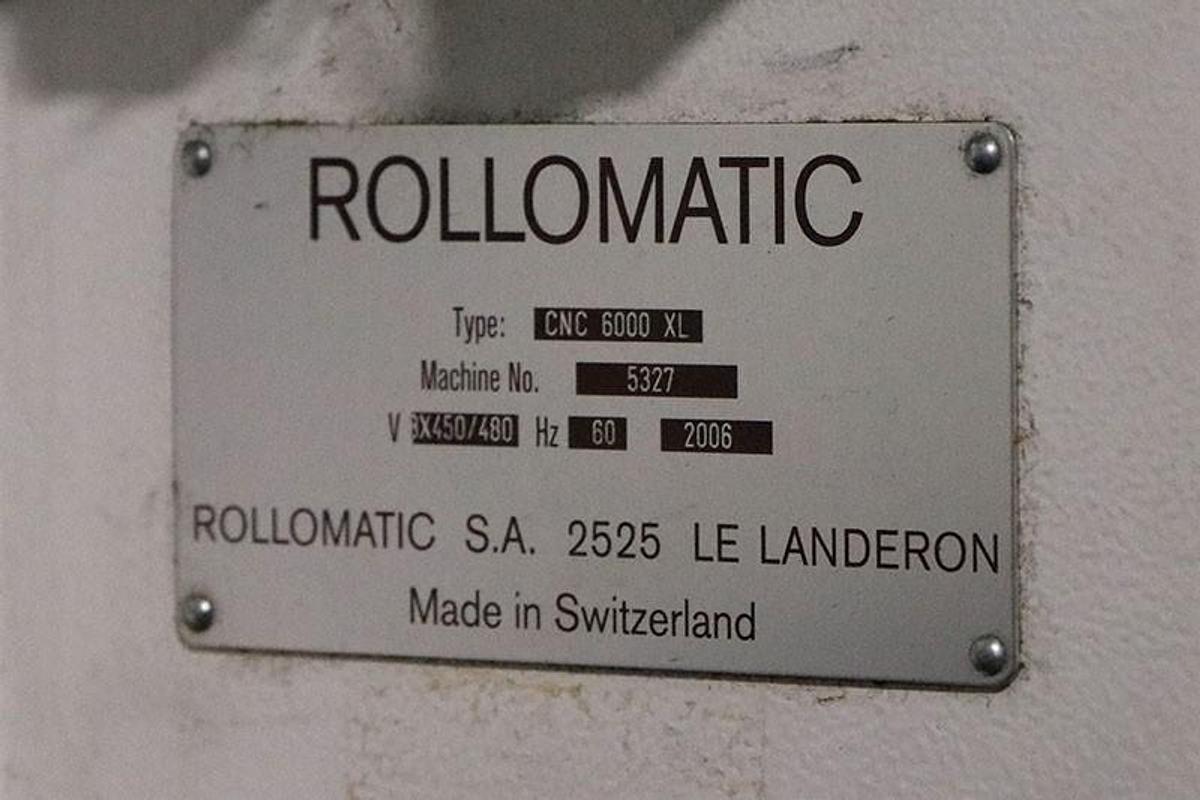

A Rollomatic GrindSmart 6000XL é uma retificadora de ferramentas CNC hidrostática de 6 eixos e alta precisão, projetada para a produção e afiação de ferramentas de corte com diâmetros variando de 3 mm a 32 mm. Ela apresenta guias totalmente hidrostáticas para um movimento livre de atrito, um fuso de alta potência (28-30 HP) e um sistema integrado de carregamento robótico automático, tornando-a ideal para a fabricação de fresas de topo de metal duro, brocas e ferramentas escalonadas. [1, 2, 3]

Principais Características e Especificações:

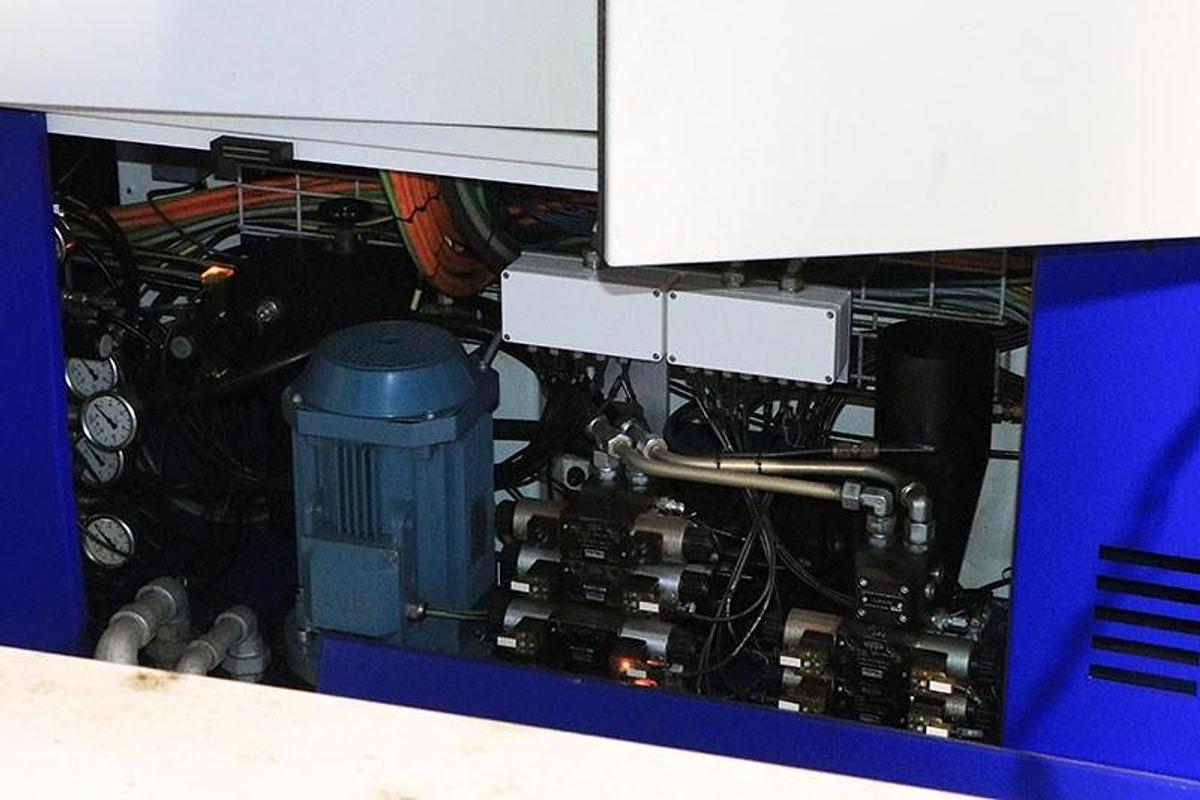

Precisão Hidrostática: Todos os 6 eixos, incluindo o fuso de retificação, utilizam funções hidrostáticas, permitindo uma precisão ultra-elevada, rigidez e repetibilidade permanente.

Capacidade de Retificação: Processa blanks de ferramentas com comprimentos de até 300 mm.

Controle CNC: Utiliza o sistema de controle GE Fanuc 160iMA/160iMB com Windows 2000 Professional, que oferece processamento de alta velocidade e recursos de rede.

Carregador Automático: Equipada com um robô de carregamento para operação automatizada e autônoma (sem intervenção humana).

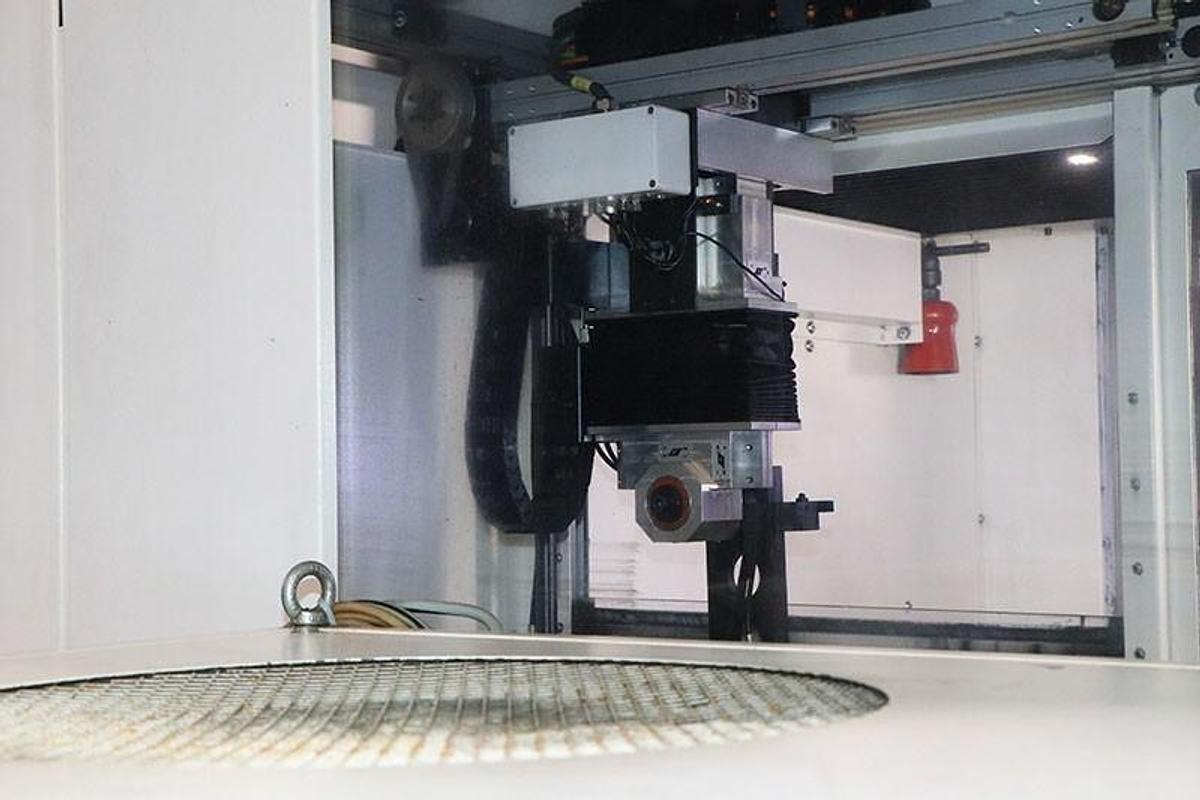

Fuso de Retificação: Possui um motor de alto torque de 28 HP (20 kW), com alguns modelos operando a 6000 RPM e suportando até 8 rebolos.

Software: Compatível com o Rollomatic VirtualGrind para simulação 3D e programação de canais (flutes), ângulos de saída (relevos), raios de canto e ferramentas escalonadas.

Precisão: A resolução dos eixos lineares é tipicamente especificada em 0,000004" (0,1 mícron). [1, 2, 3, 4]

Esta máquina é frequentemente utilizada para retificação de alta capacidade e alta precisão, sendo reconhecida como uma das primeiras retificadoras hidrostáticas de 6 eixos de seu tipo.

INFORMAÇÕES ADICIONAIS:

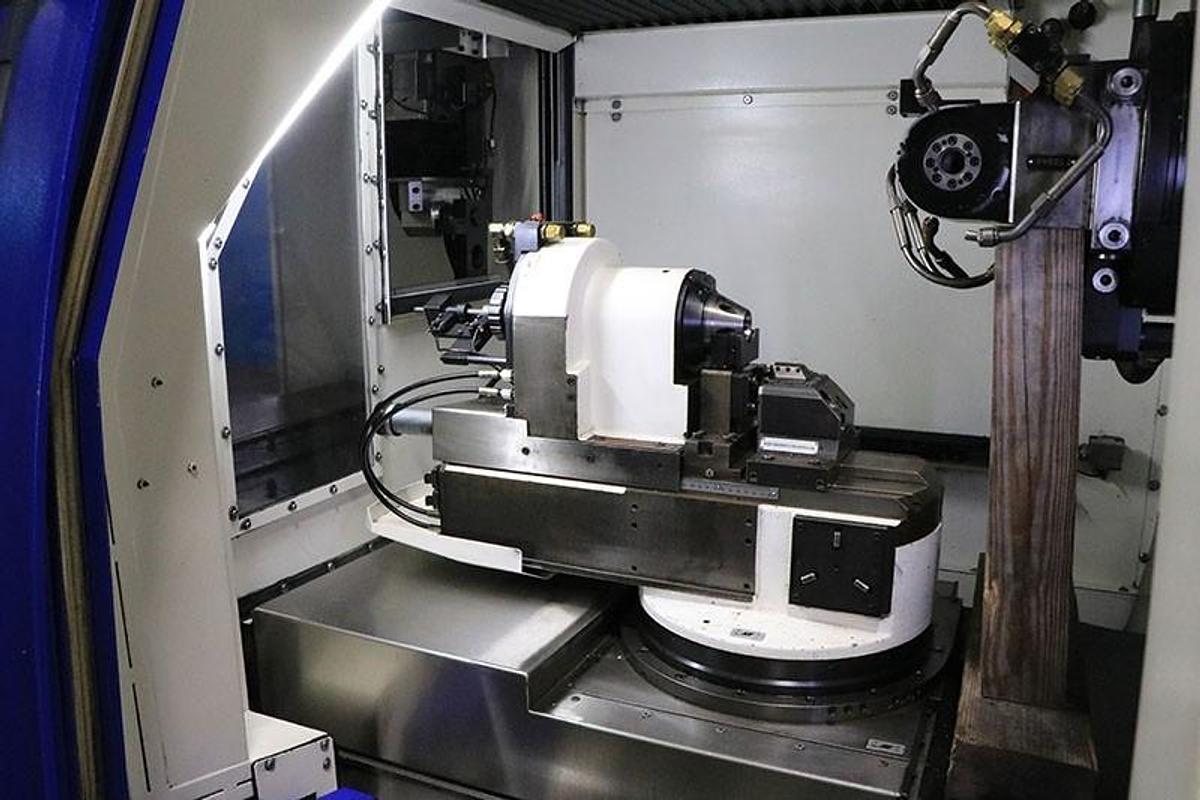

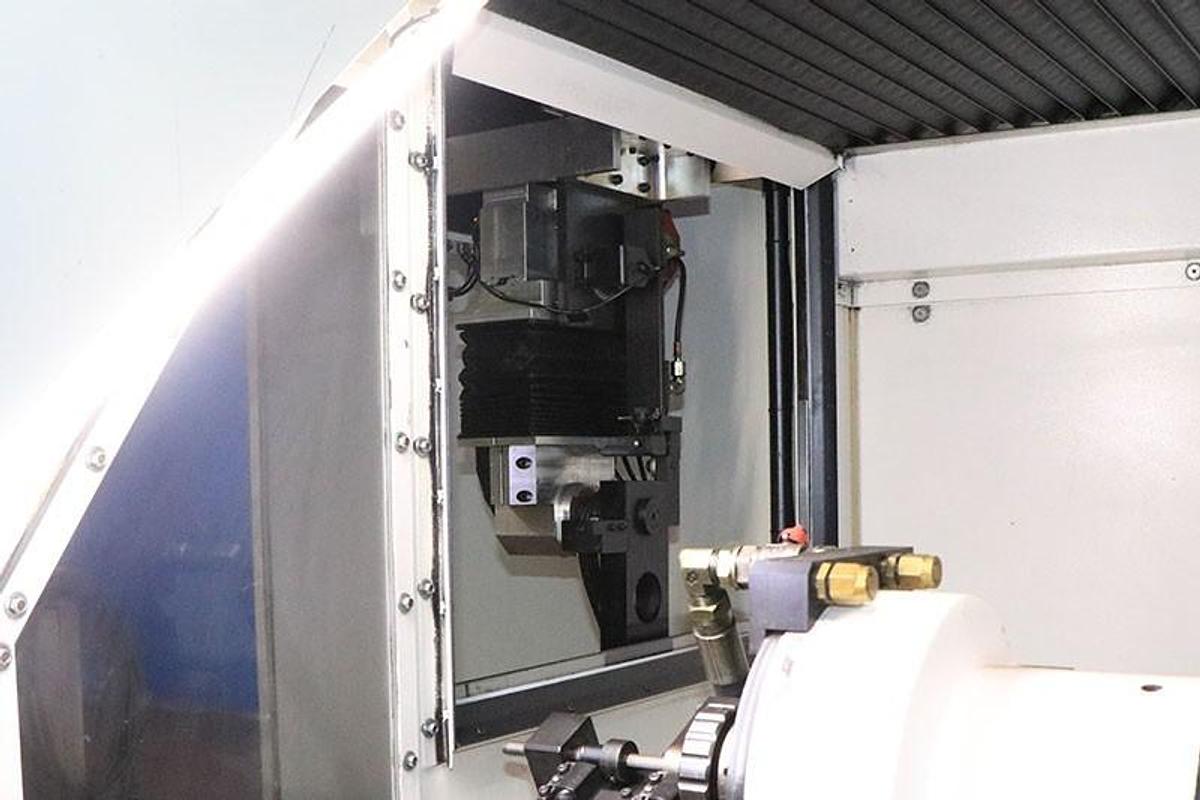

Esta máquina possui seis eixos, com guias hidrostáticas em todos os eixos — tanto lineares quanto rotativos. A resolução nos eixos lineares é de 0,000004 e, nos rotativos, de 0,0001°. A máquina também dispõe de um Sistema de Pinças para a fixação das peças de trabalho.

As pinças acompanham a máquina; são do "Tipo Schaublin W31.75", em diversos tamanhos variados.

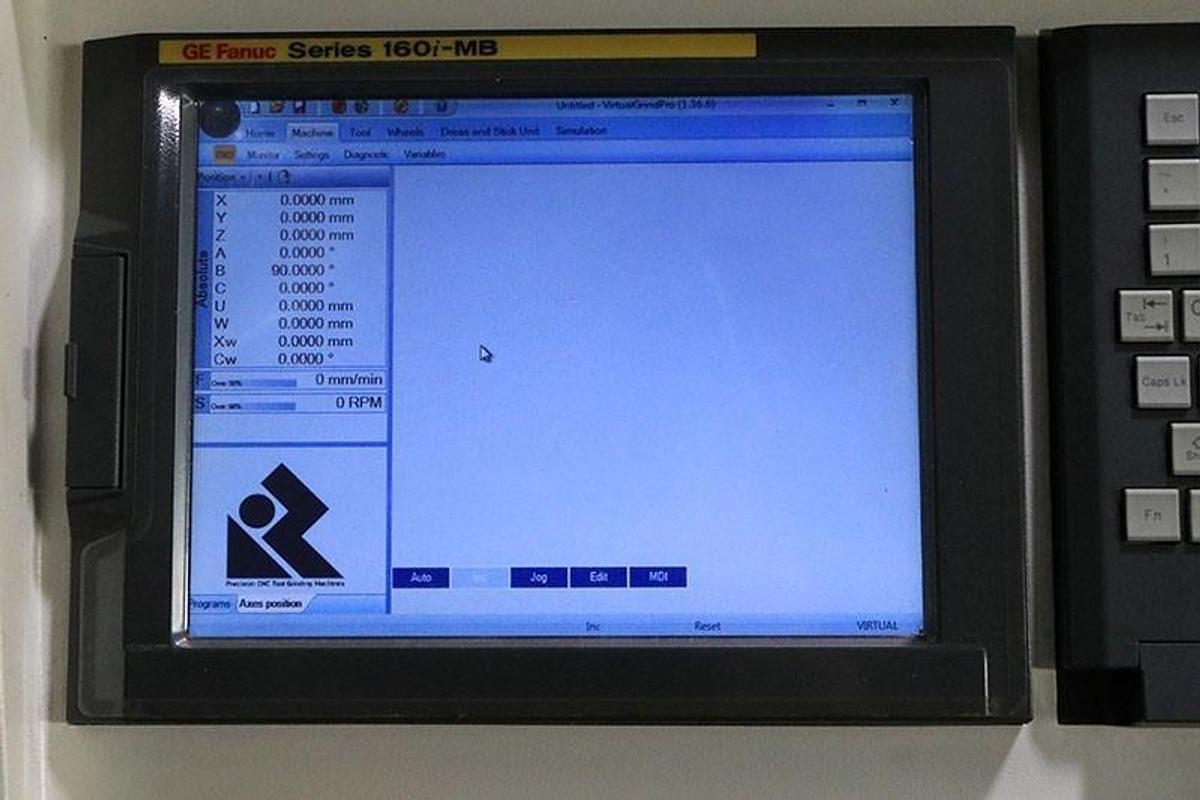

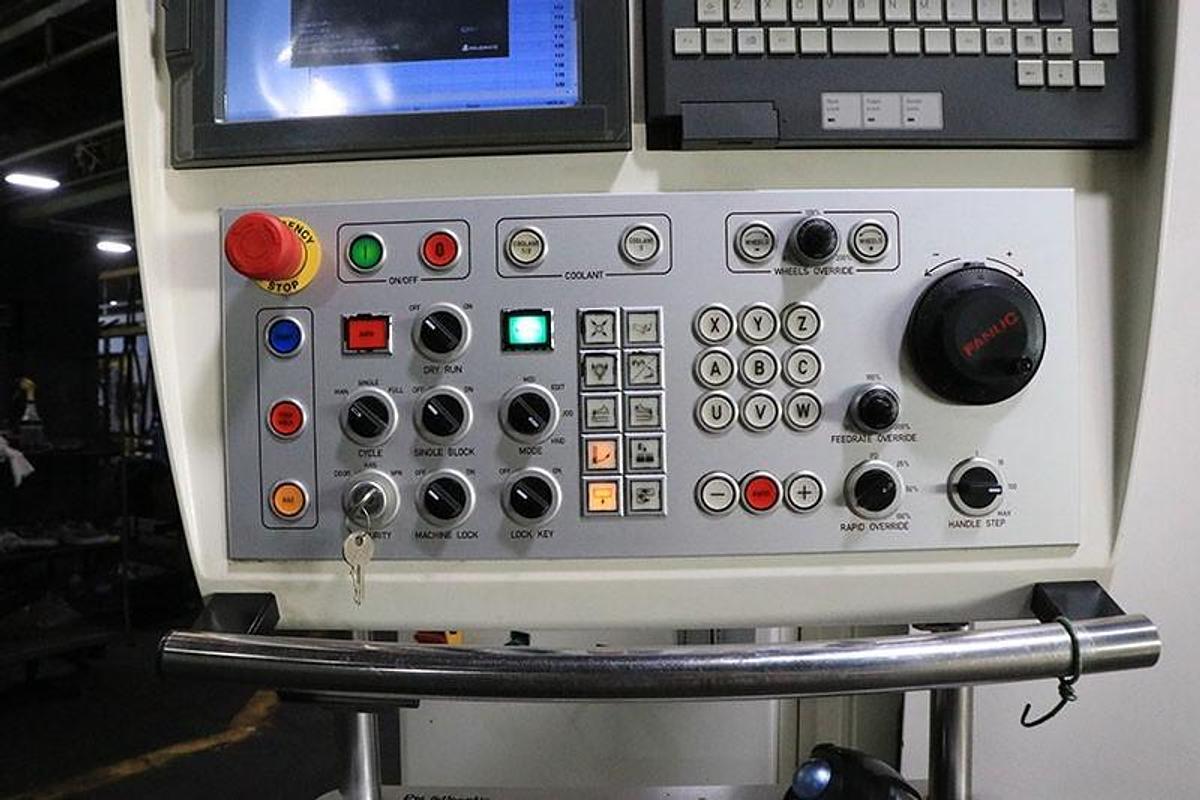

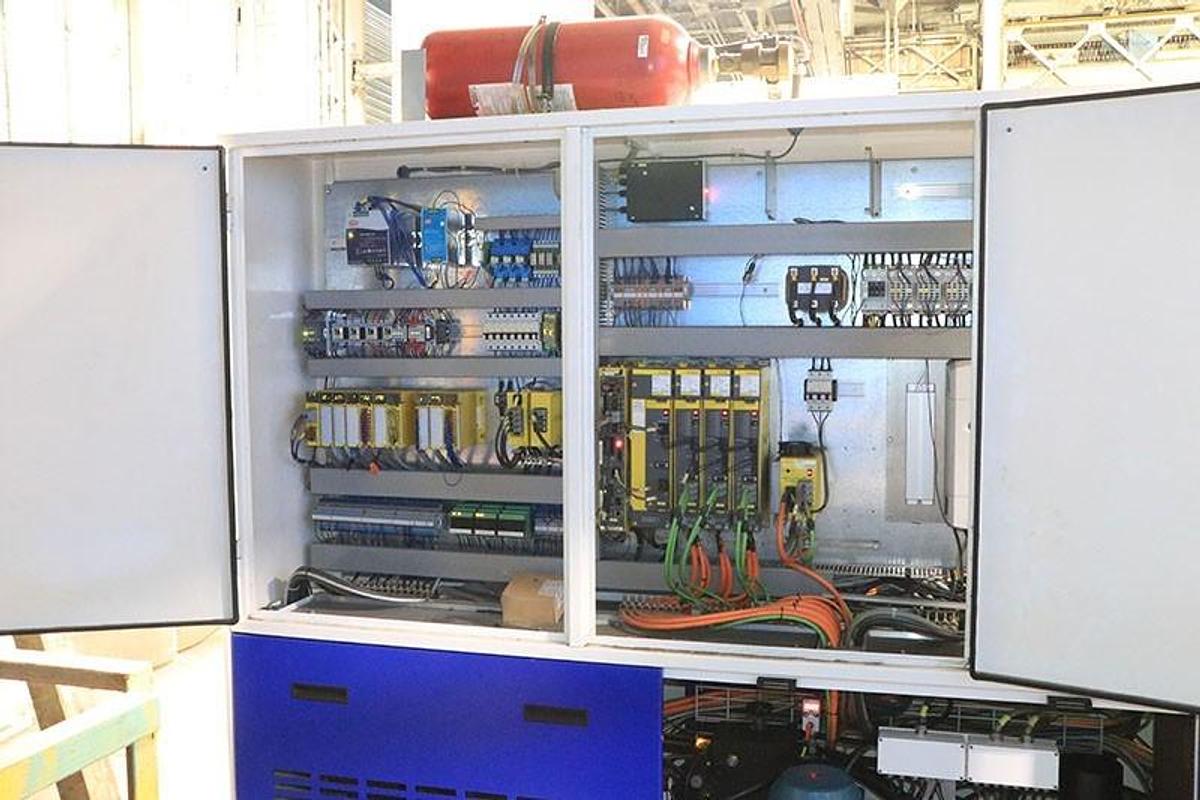

O Comando CNC é um FANUC 160iMB com interface para 9 eixos.

Os pacotes de software da Rollomatic estão integrados à máquina (a definir). Os pacotes de software a serem definidos incluem: Fresas de topo, Fresas esféricas (Ball nose), Fresas de topo com raio, Brocas/Brocas escalonadas, Ferramentas escalonadas, Fresas rotativas (Burrs) e outras possibilidades.

EQUIPADA COM:

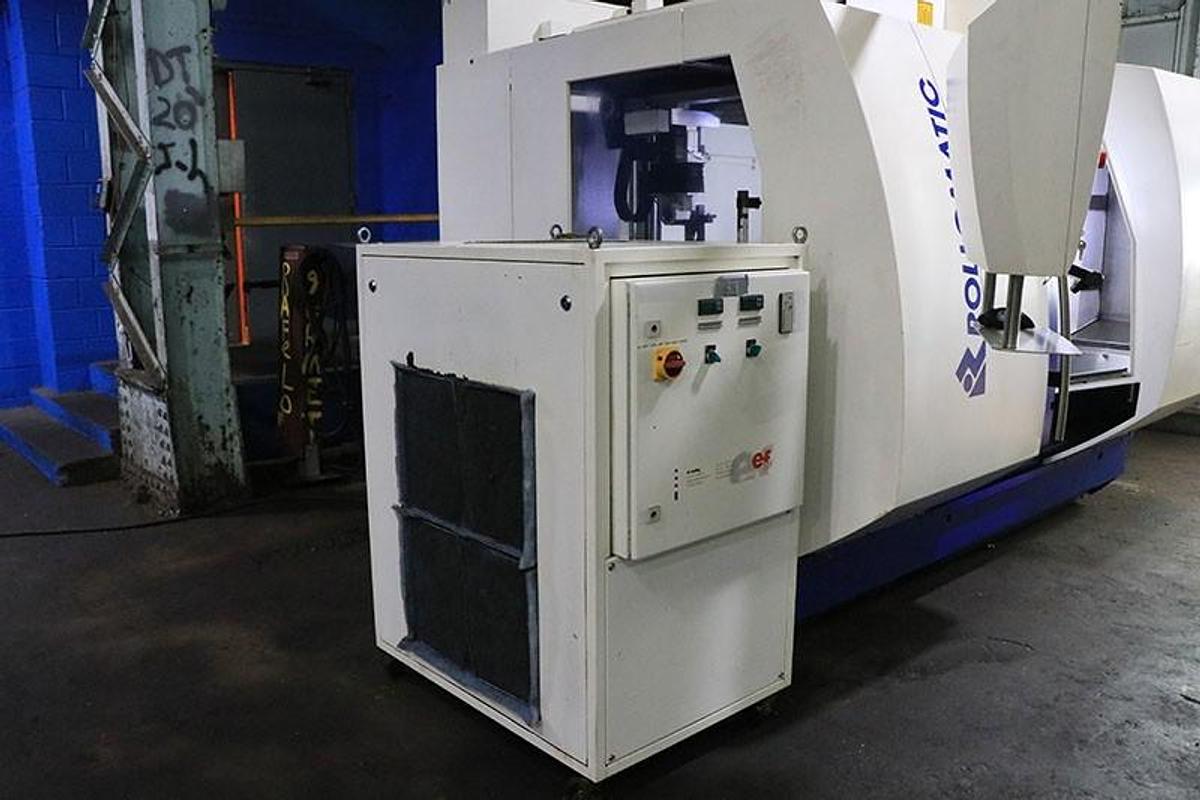

CHILLER (UNIDADE DE REFRIGERAÇÃO), FABRICADO PELA "EF COOLING".

Nº da Máquina: 14570

Tipo: OK 70-2

Nº de Série: 0070.029/14570

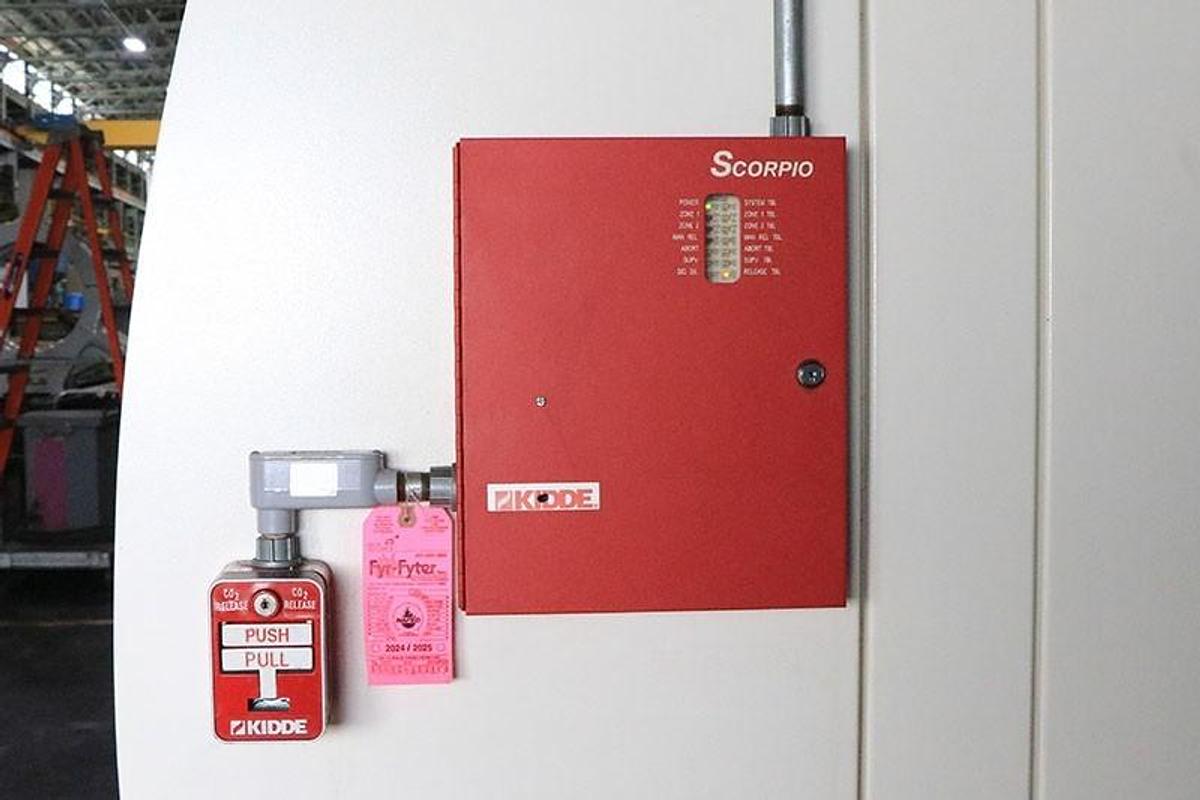

SISTEMA DE SUPRESSÃO DE INCÊNDIO "SCORPIO"

ALIMENTADOR AUTOMÁTICO

PALETES/SUPORTES

LUNETAS FIXAS

GARRAS

PINÇAS

DIVERSOS OUTROS ITENS

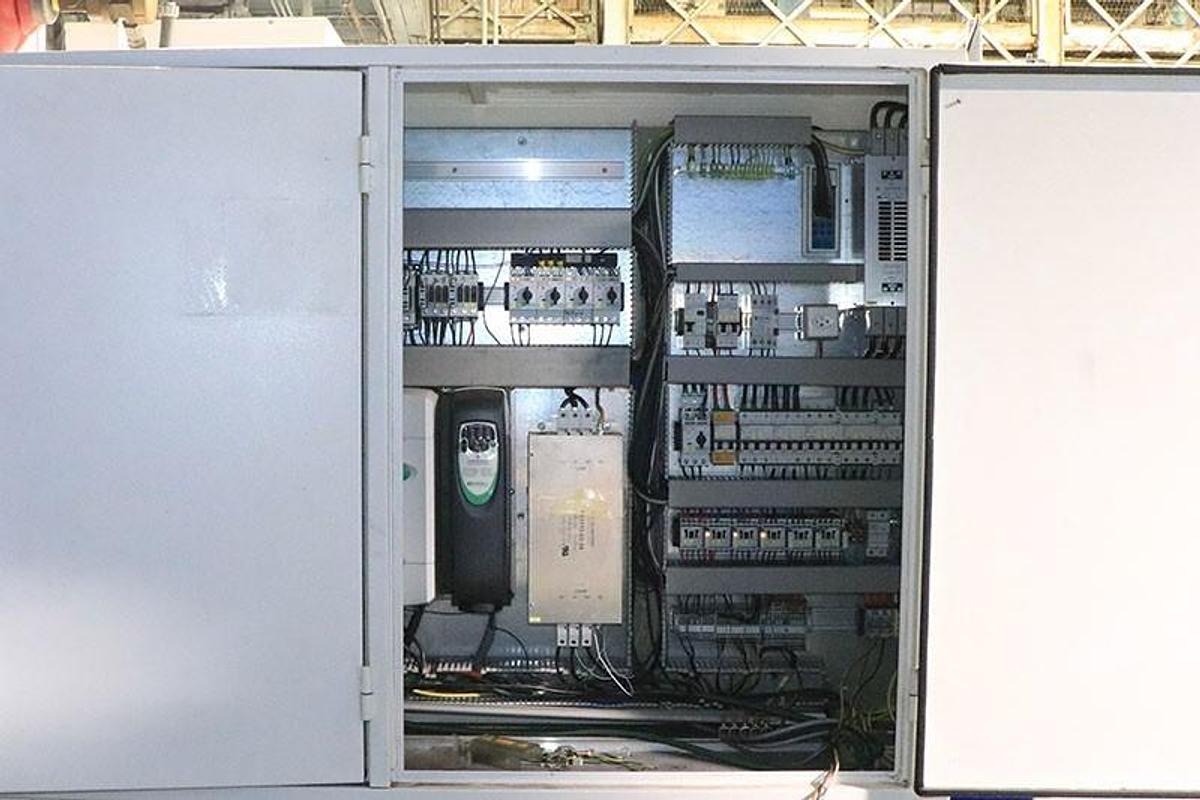

CONFIGURADA PARA ALIMENTAÇÃO TRIFÁSICA: 60 Hz / 460-480 VOLTS
