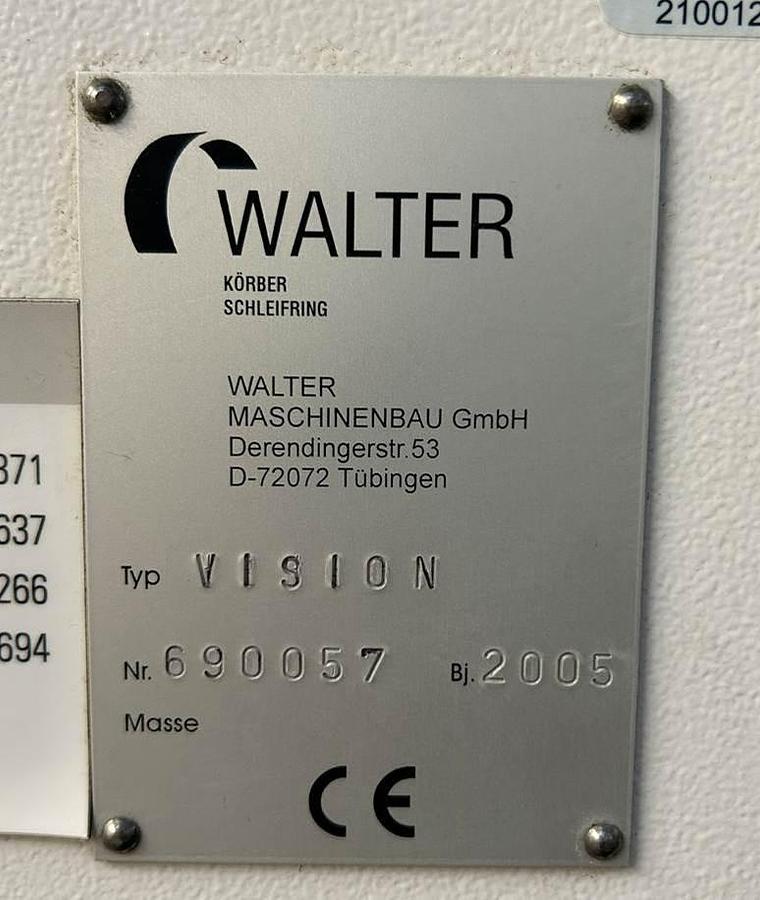

2005 Walter VISION

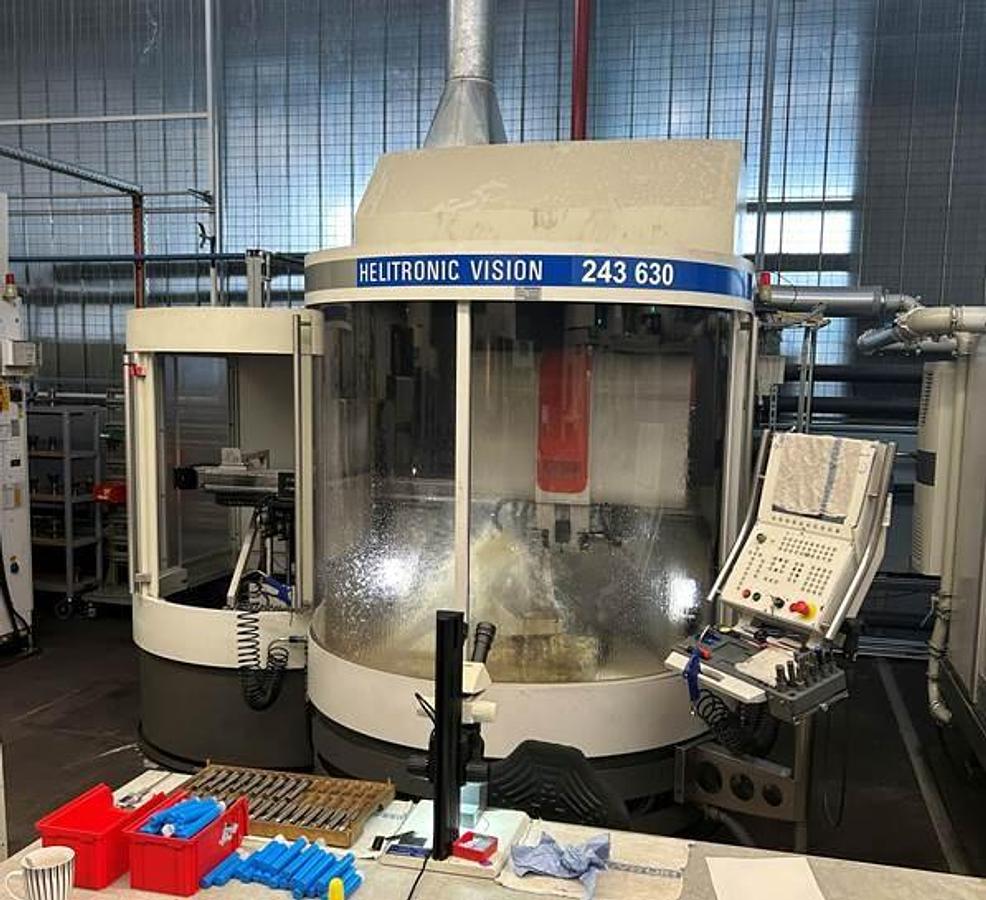

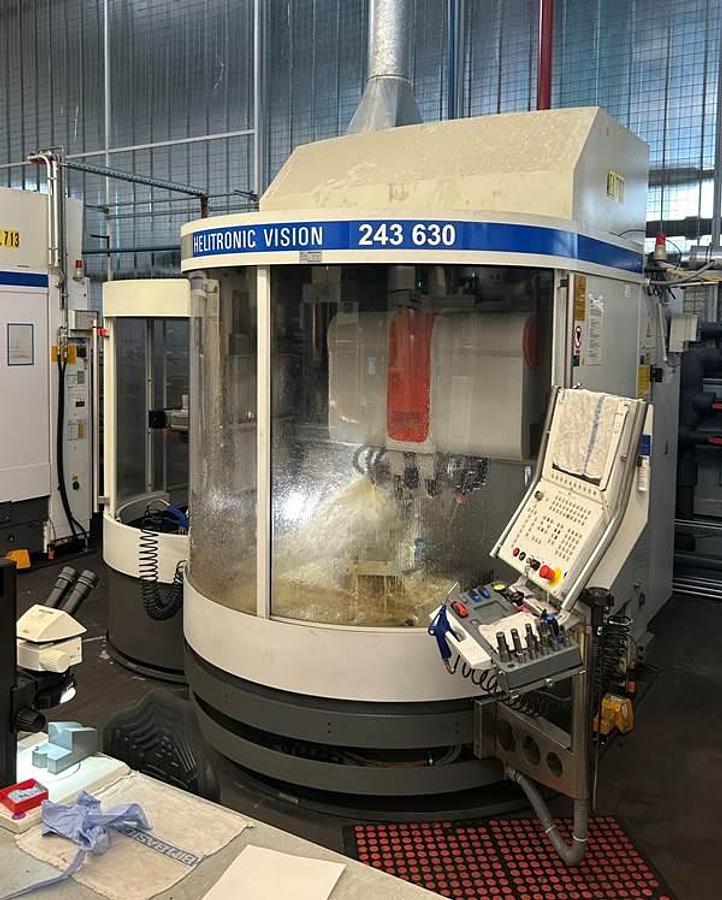

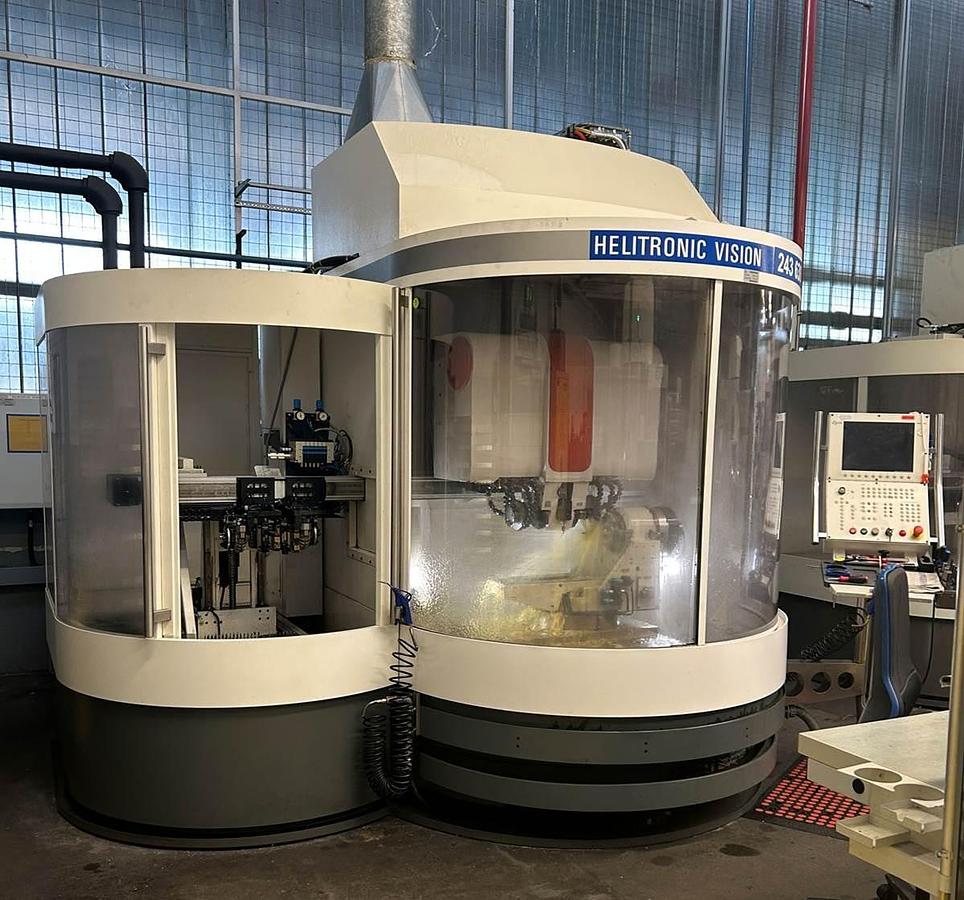

Walter Helitronic VISION

Sua estrutura robusta em concreto polimérico possui excelente capacidade de amortecimento de vibrações e garante que o acionamento de alta dinâmica atue diretamente sobre o rebolo; além disso, sua baixa sensibilidade térmica confere excepcional estabilidade ao processo de retificação. Essas são as condições ideais para a produção em série — inclusive em grandes volumes — de ferramentas com simetria de rotação, seja na fabricação ou na reafiação. A linha HELITRONIC VISION representa uma família de produtos de alto desempenho para a retificação de ferramentas.

• Estrutura tipo pórtico em fundição mineral sólida, com baixa vibração (patenteada)

• Eixos lineares X, Y e Z com acionamentos lineares

• Eixos rotativos A e C com motores de alto torque

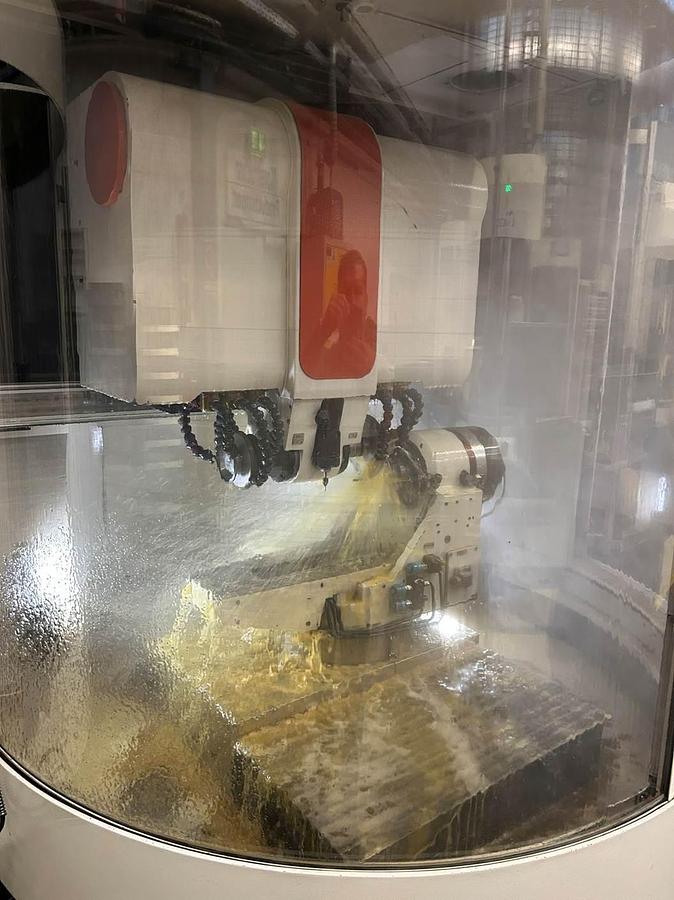

• Spindle acionado por correia com duas extremidades ou motor-spindle com uma extremidade

• Cada extremidade do spindle pode acomodar até três rebolos

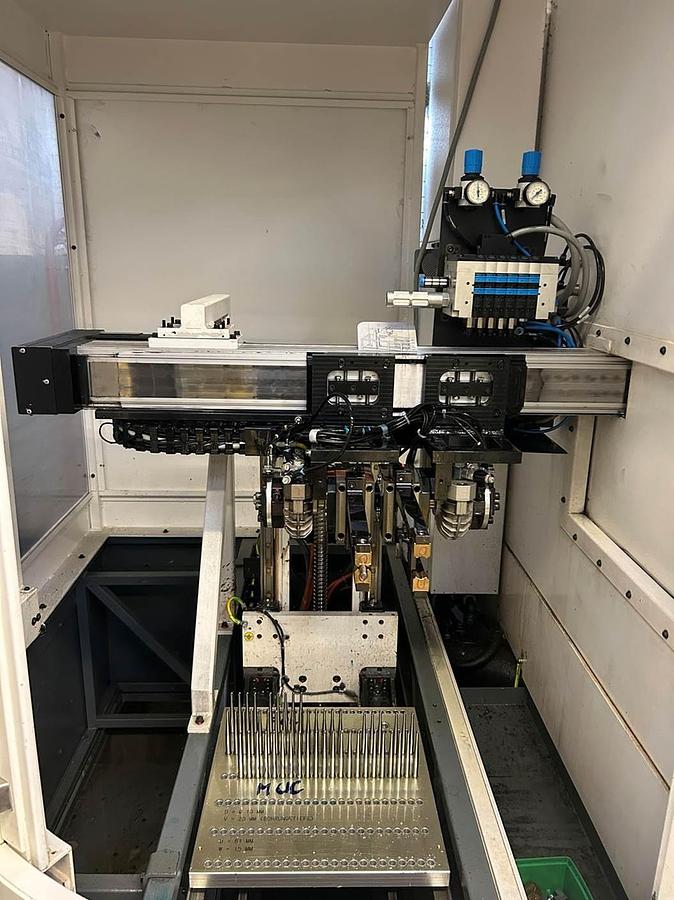

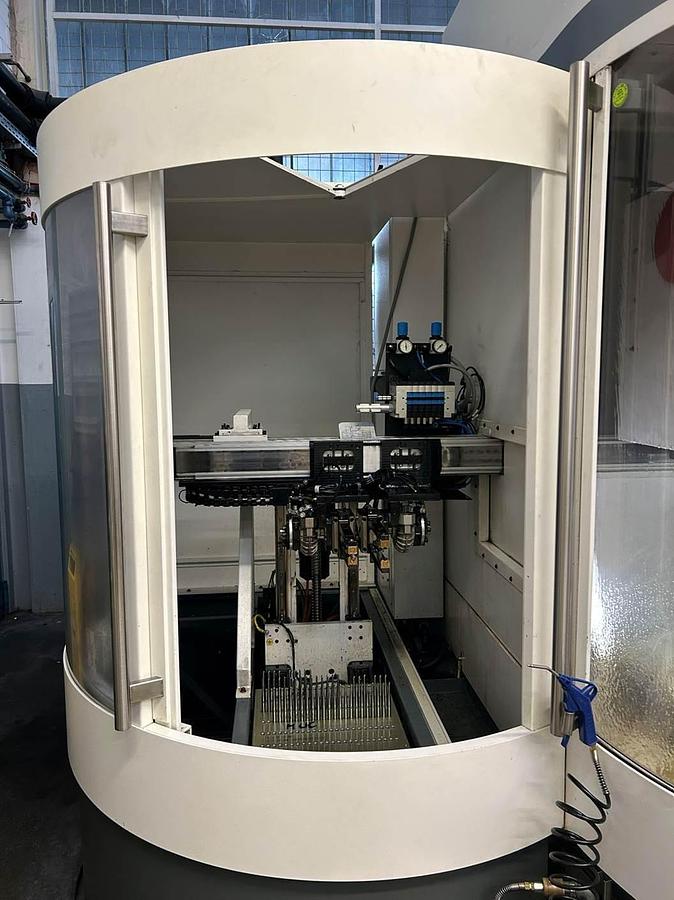

• Variedade de sistemas de carregamento automático

• Inúmeras opções para aumento de eficiência

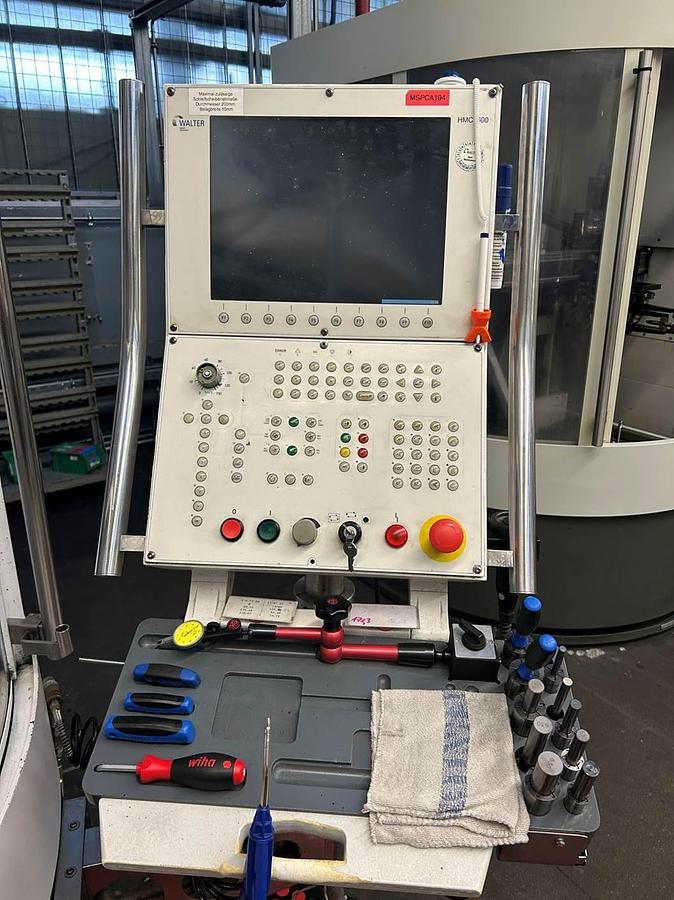

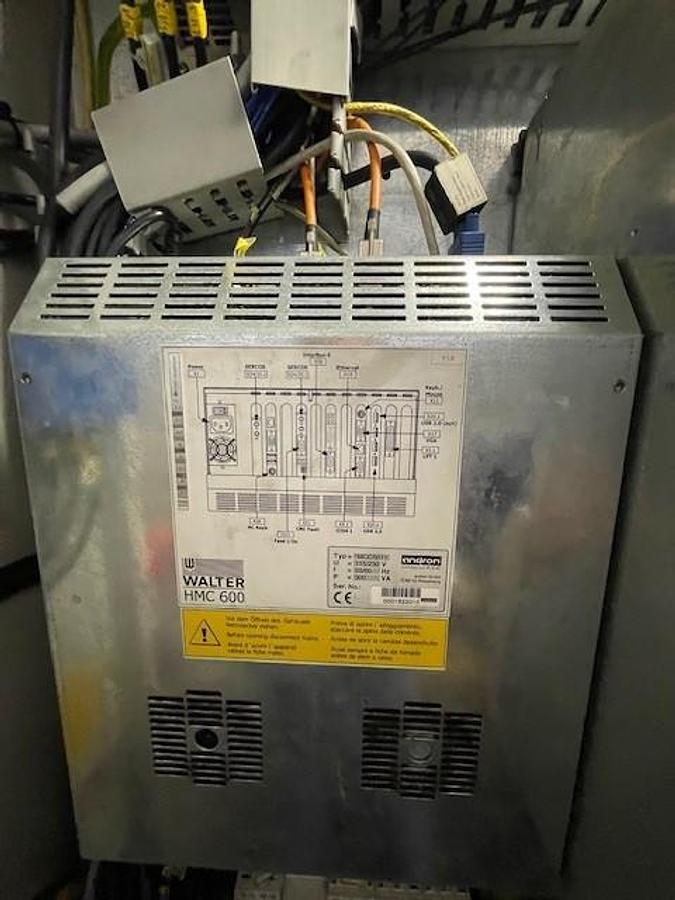

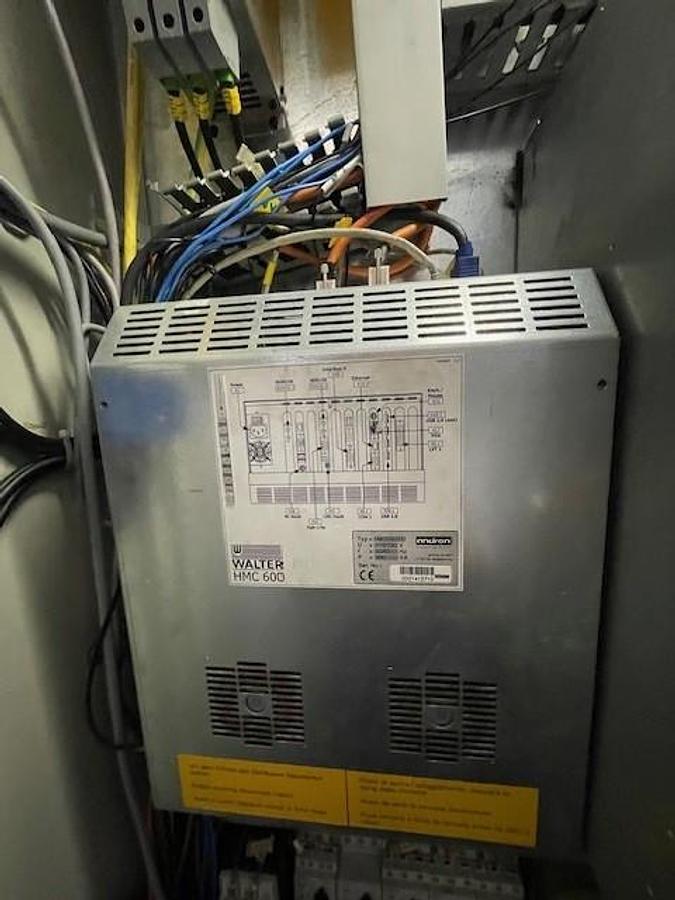

Comando HMC 600 BOSCH REXROTH

Eixo X 480 mm

Eixo Y 320 mm

Eixo Z 700 mm

Velocidade de avanço rápido X, Y, Z máx. 50 m/min

Eixo C ± 200°

Eixo A 750 rpm

Resolução linear 0,0001 mm

Resolução radial 0,0001
