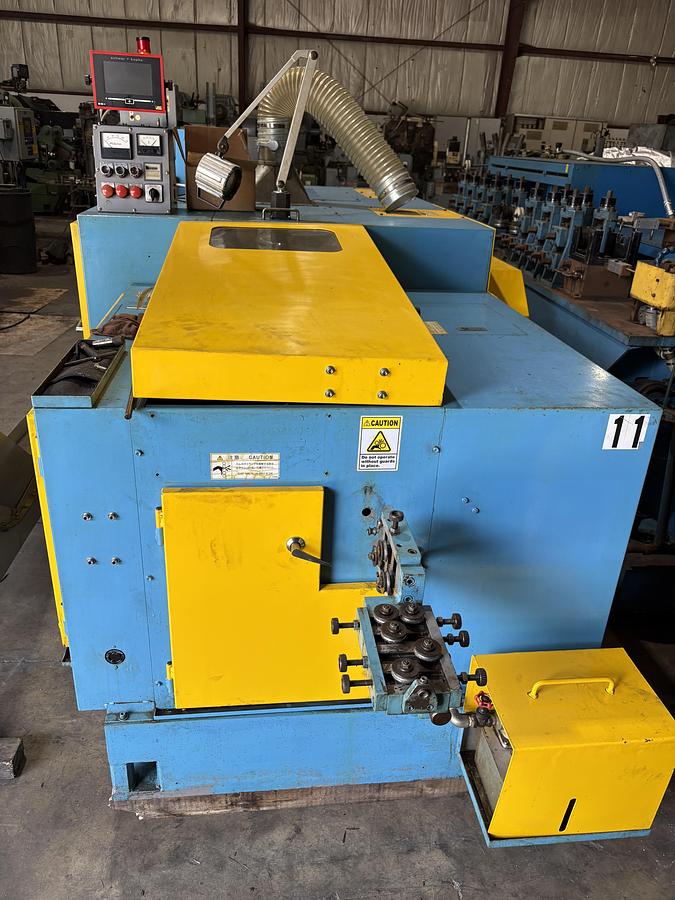

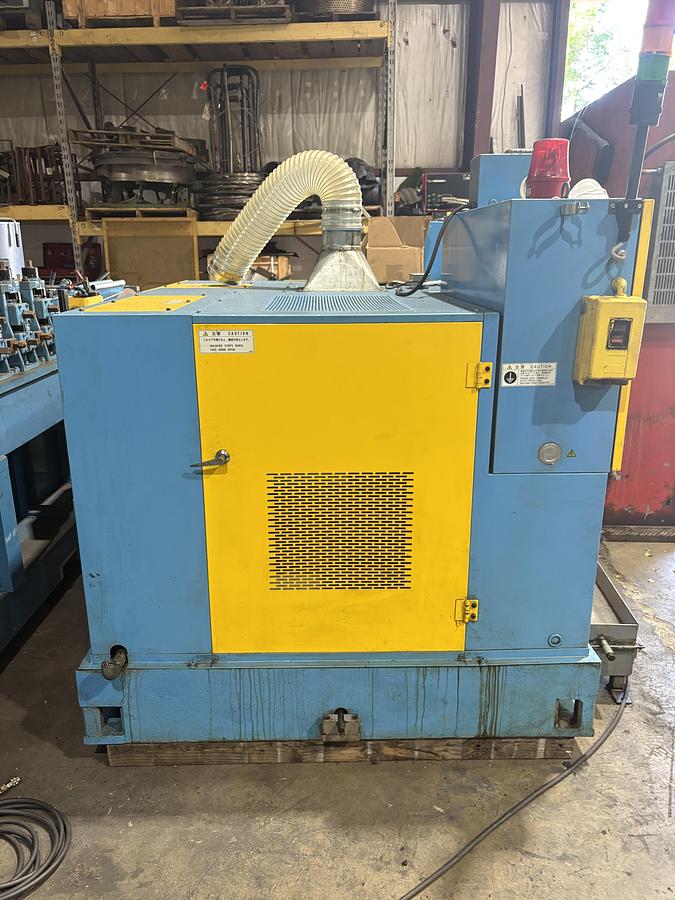

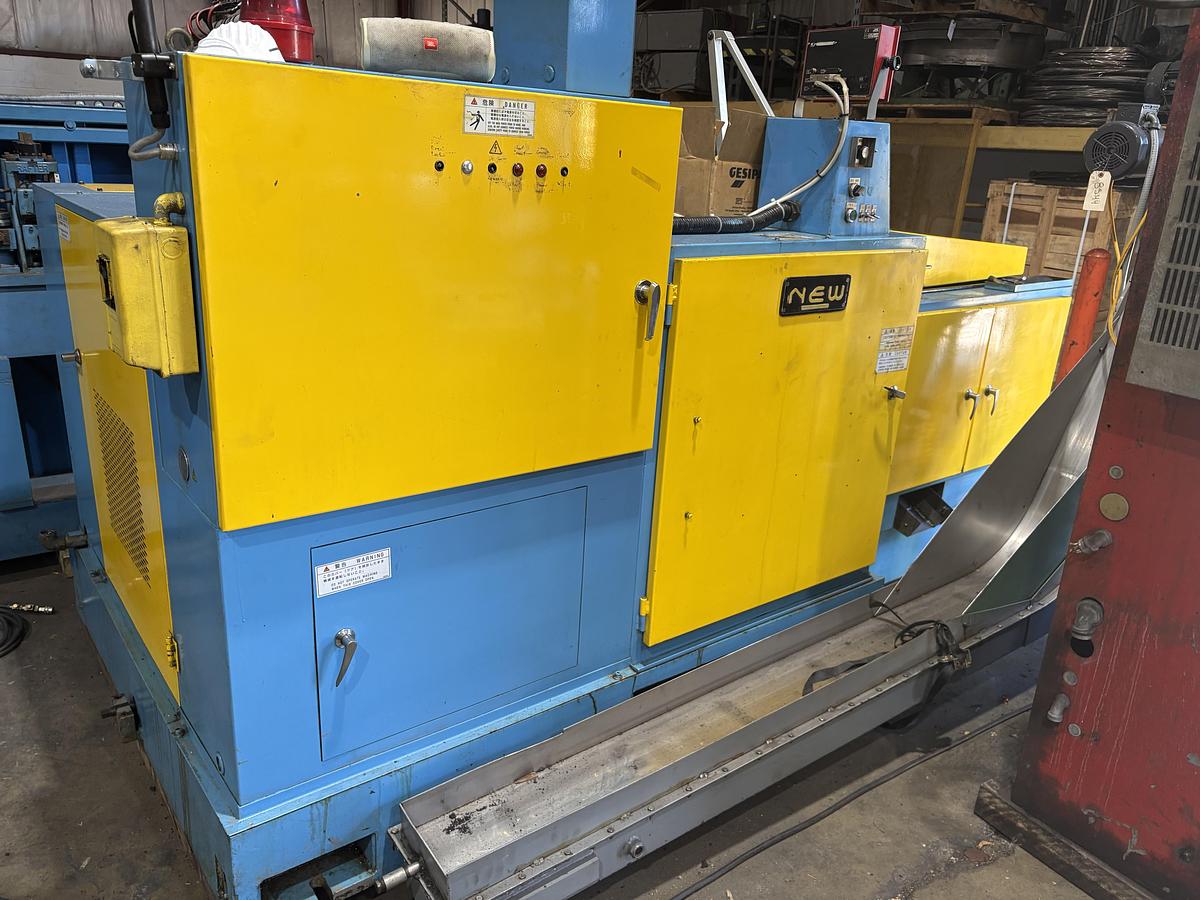

1992 NAKASHIMADA TH4-6A

A Nakashimada TH4-6A é uma conformadora progressiva a frio de 4 matrizes e 4 golpes (4 Die / 4 Blow Transfer Header), projetada para fabricação seriada de componentes metálicos de pequeno diâmetro a partir de arame ou barra alimentada continuamente.

A arquitetura de 4 matrizes / 4 golpes significa que a peça pode passar sucessivamente por quatro conjuntos de ferramentas, permitindo distribuir a deformação em vários estágios. Uma listagem técnica independente da TH4-6A confirma 4 dies e 5 estações quando se inclui a estação de corte.

Isso é particularmente interessante quando a geometria não pode ser obtida de forma segura em um único recalque, permitindo operações progressivas como pré-formação, recalque, extrusão, conformação de cavidades e calibração final.

Especificações:

Característica - Fabricante: Nakashimada

ModeloTH4-6A

Tipo - Progressive Header

Configuração - 4 Die / 4 Blow

Ano1992

Número de série : 920040

Stock #9011

Máx. Ø de corte — aço baixo carbono7 mm (17/64")

Máx. Ø de corte — aço liga6 mm (1/4")

Comprimento máximo de corte : 95 mm

Comprimento mínimo de corte informado: aprox. 12 mm

Comprimento máximo da haste sob a cabeça: 75 mm

Produção informada: 80–200 peças/min

Peso aproximado7.500 kg / 16.600 lb
