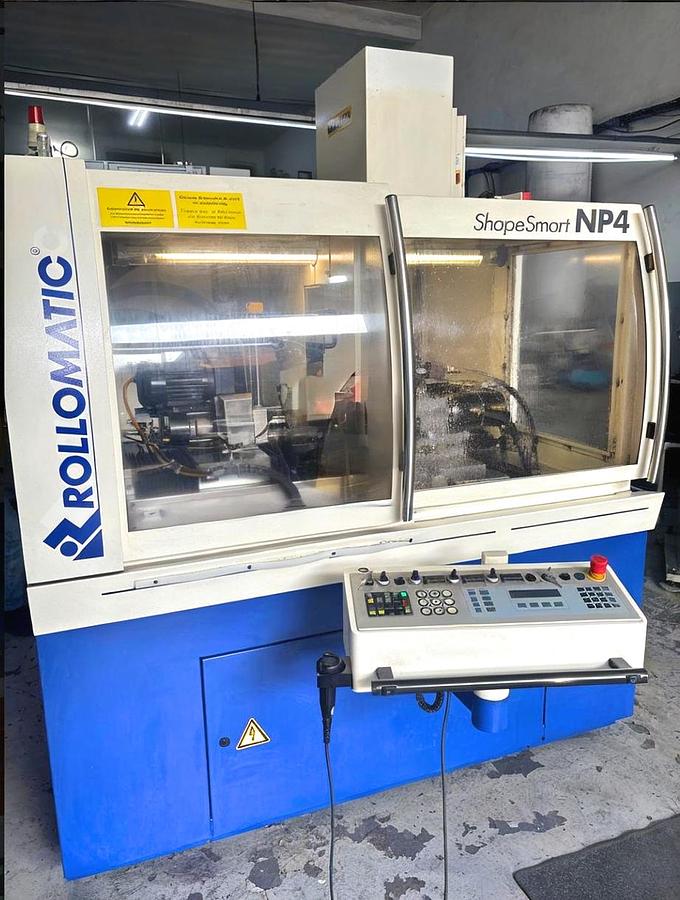

2009 Rollomatic NP4

ROLLOMATIC SHAPESMART NP4 – ANO 2009

Retificadora CNC de Alta Precisão para Blanks e Ferramentas

Retificadora CNC de alta precisão desenvolvida para retificação transversal e por mergulho (plunge grinding) de blanks cilíndricos, incluindo ferramentas de corte, punções, microbrocas e outros componentes cilíndricos de precisão.

A Rollomatic ShapeSmart NP4 possui sistema de desbaste e acabamento simultâneos, posicionamento da peça controlado por CNC e sistema integrado de carga e descarga automática, sendo especialmente indicada para produção seriada de alta precisão e operação automatizada.

ESPECIFICAÇÕES TÉCNICAS

Capacidade de Retificação

• Diâmetro de retificação: Ø 0,025 – 16,0 mm
• Diâmetro da haste: Ø 1,0 – 16,0 mm
• Comprimento máximo de retificação: 330 mm
• Sistema de fixação: Pinças W20

Estas capacidades são especificadas pela Rollomatic no manual da NP4.

CNC e Eixos

• Controle CNC: EIP531
• Acionamentos: Yaskawa XTRA Drive
• Totalmente programável
• 4 eixos CNC de retificação: Y / Z / X / V
• 2 eixos CNC do robô: U / W
• Interpolação linear simultânea: 4 eixos de retificação + 2 eixos do robô
• Interpolação circular: 2 eixos

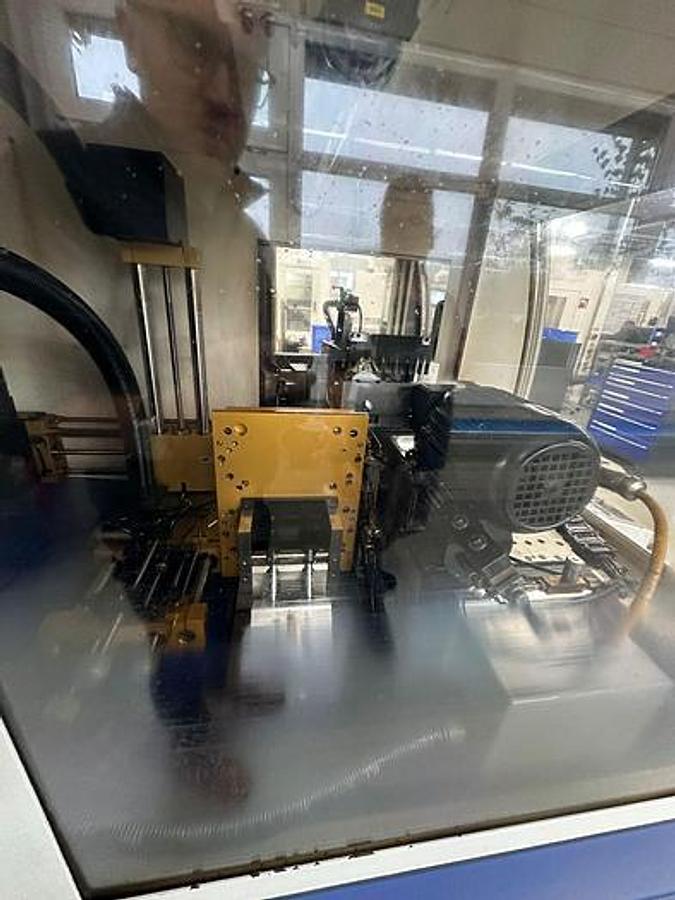

CABEÇOTE PORTA-PEÇA

• Cabeçote de precisão com sistema W20
• Potência do motor: 0,70 kW / 1 HP
• Rotação programável: 300 – 3.000 rpm
• Apoio da peça através de sistema de guia/bloco em “V” de precisão

SPINDLES DE RETIFICAÇÃO

Spindle de Desbaste

• Motor: 8,5 kW / 11 HP
• Acionamento por correia
• Refrigeração interna
• Spindle PerfectArbor: Ø100 mm
• Diâmetro do rebolo: Ø250 mm
• Velocidade do rebolo ajustável através de conversor de frequência

Spindle de Acabamento

• Motor: 1,4 kW / 2 HP
• Acionamento direto
• Refrigeração interna
• Spindle PerfectArbor: Ø100 mm
• Diâmetro do rebolo: Ø150 mm
• Velocidade do rebolo ajustável através de conversor de frequência

SISTEMA AUTOMÁTICO DE CARGA E DESCARGA

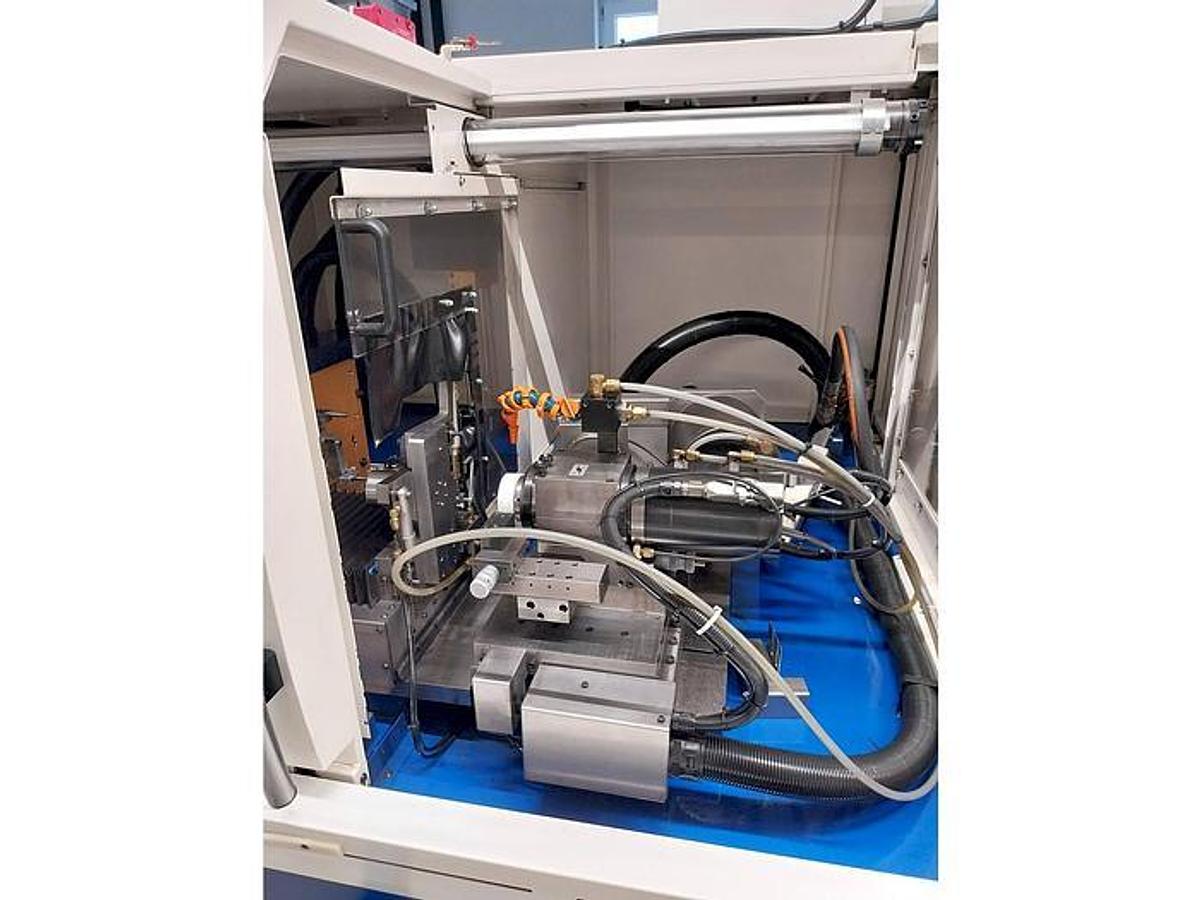

• Sistema robotizado integrado para carga e descarga automática
• Eixos CNC do robô: U / W
• Capacidade para carregamento automático:
• Diâmetro da haste: Ø1 – 16 mm
• Comprimento total da peça: 30 – 300 mm
• Para peças com 300 mm de comprimento: diâmetro máximo de Ø12 mm
• Sistema de cassetes configurável de acordo com o diâmetro das peças
• Capacidade de até 500 peças para ferramentas/blanks de pequenos diâmetros

O manual prevê cassetes com capacidades de 500, 300, 150, 75 ou 50 peças, dependendo do diâmetro da haste.

TECNOLOGIA DE RETIFICAÇÃO

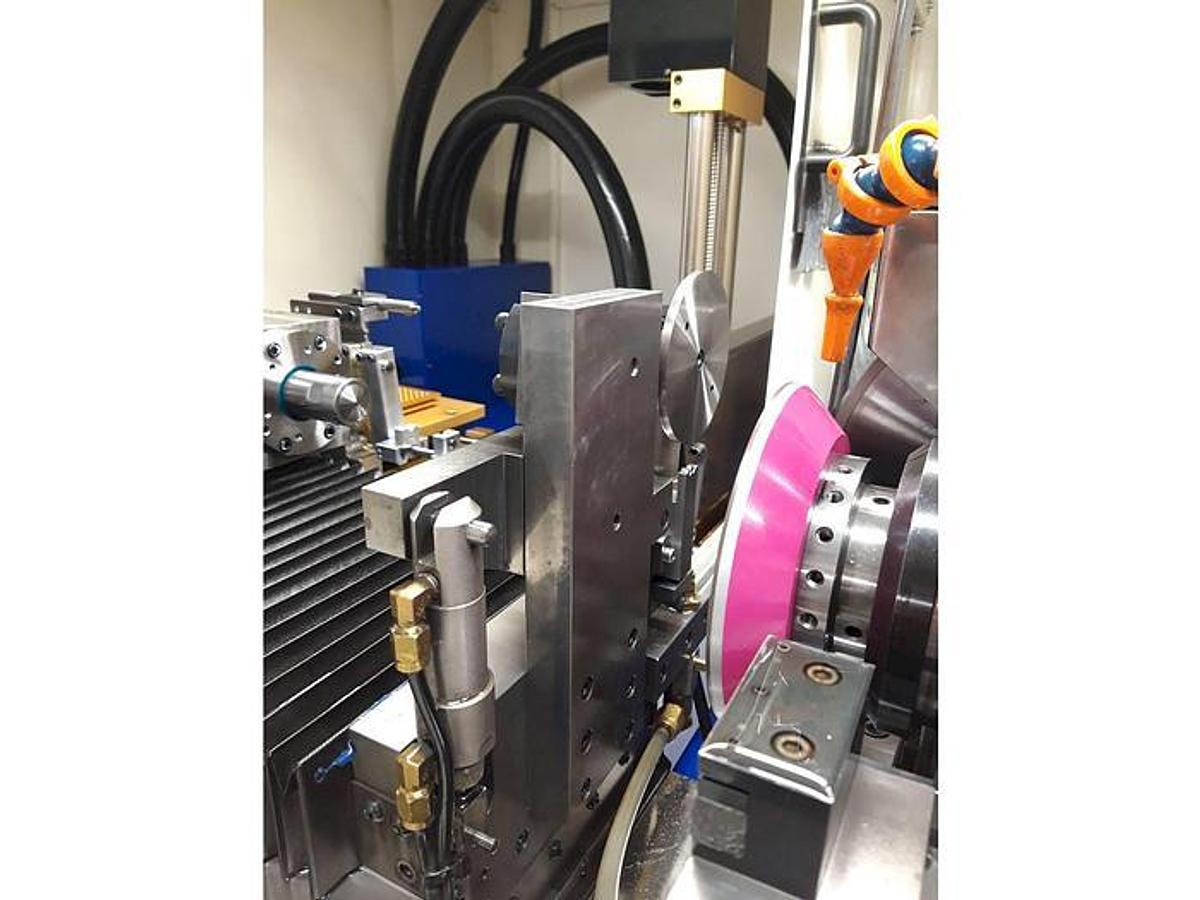

A ShapeSmart NP4 utiliza um sistema de retificação simultânea de desbaste e acabamento. A peça é conduzida através de um bloco-guia de precisão tipo “V”, em metal duro ou PKD, enquanto os rebolos de desbaste e acabamento trabalham simultaneamente.

Essa configuração possibilita a retificação de geometrias complexas e foi desenvolvida para aplicações que exigem elevada precisão dimensional.

EQUIPAMENTOS E CARACTERÍSTICAS

Com base na configuração apresentada nas fotos:

• Sistema robotizado de carga e descarga automática
• Sistema de fixação W20
• Spindles independentes para desbaste e acabamento

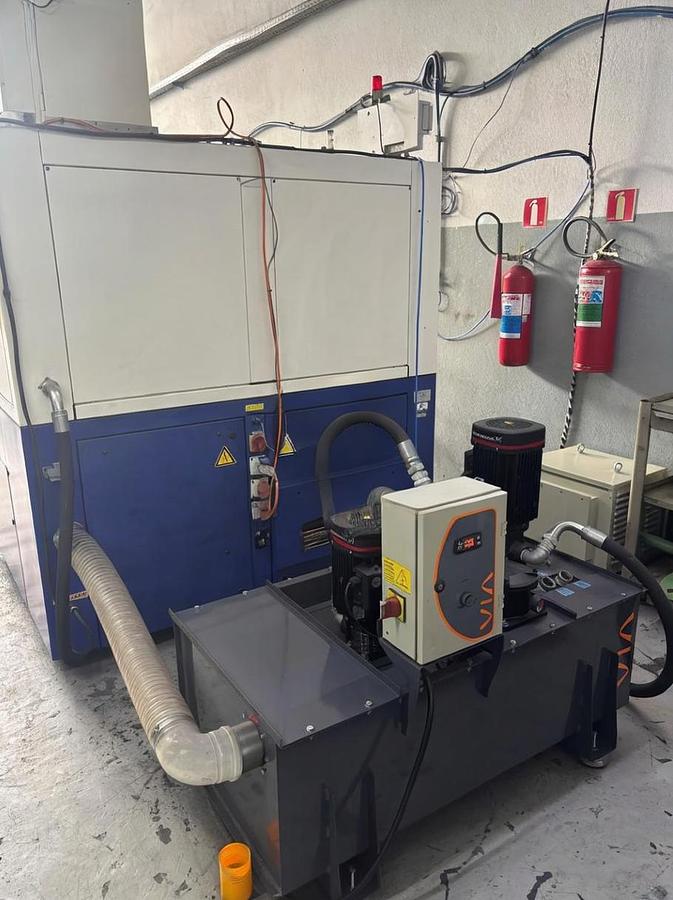

• Sistema externo de refrigeração/filtragem
• Sistema de circulação de óleo refrigerante
• Conexão para sistema de exaustão de névoa de óleo
• Área de retificação totalmente enclausurada
• Painel de comando integrado
• Sistema de segurança com intertravamento das portas
• Torre luminosa de sinalização

DADOS DA MÁQUINA

• Potência máxima instalada: 15 kW
• Reservatório hidráulico: 10 litros
• Pressão hidráulica: 12 bar
• Dimensões aproximadas: 1.860 × 2.010 × 1.930 mm
• Peso líquido aproximado: 1.800 kg

APLICAÇÕES

Especialmente indicada para retificação de alta precisão de:

• Blanks de metal duro
• Blanks para ferramentas de corte
• Punções
• Microbrocas
• Ferramentas escalonadas
• Componentes cilíndricos de precisão
• Peças que exijam elevado controle dimensional e de concentricidade

Fabricante: Rollomatic

Modelo: ShapeSmart NP4

Ano: 2009

Tipo: Retificadora CNC de precisão para blanks e ferramentas

Automação: Carga e descarga robotizada automática

Sistema de refrigeração/filtragem: Incluso

Condição: Usada
