TORNO CNC DE CABEÇOTE MÓVEL STAR SR-20RIV TYPE A – ANO 2018

Torno automático CNC tipo suíço (Swiss Type), com cabeçote móvel, subspindle, eixos C, ferramentas acionadas e alimentador automático de barras FMB.

Máquina de alta precisão desenvolvida para produção seriada de peças complexas de pequeno diâmetro, permitindo operações de torneamento, fresamento, furação, rosqueamento e usinagem frontal e traseira em uma única fixação.

A configuração SR-20RIV oferece elevada flexibilidade de usinagem, incluindo trabalho simultâneo entre spindle principal e subspindle e grande capacidade de ferramentas.

IDENTIFICAÇÃO

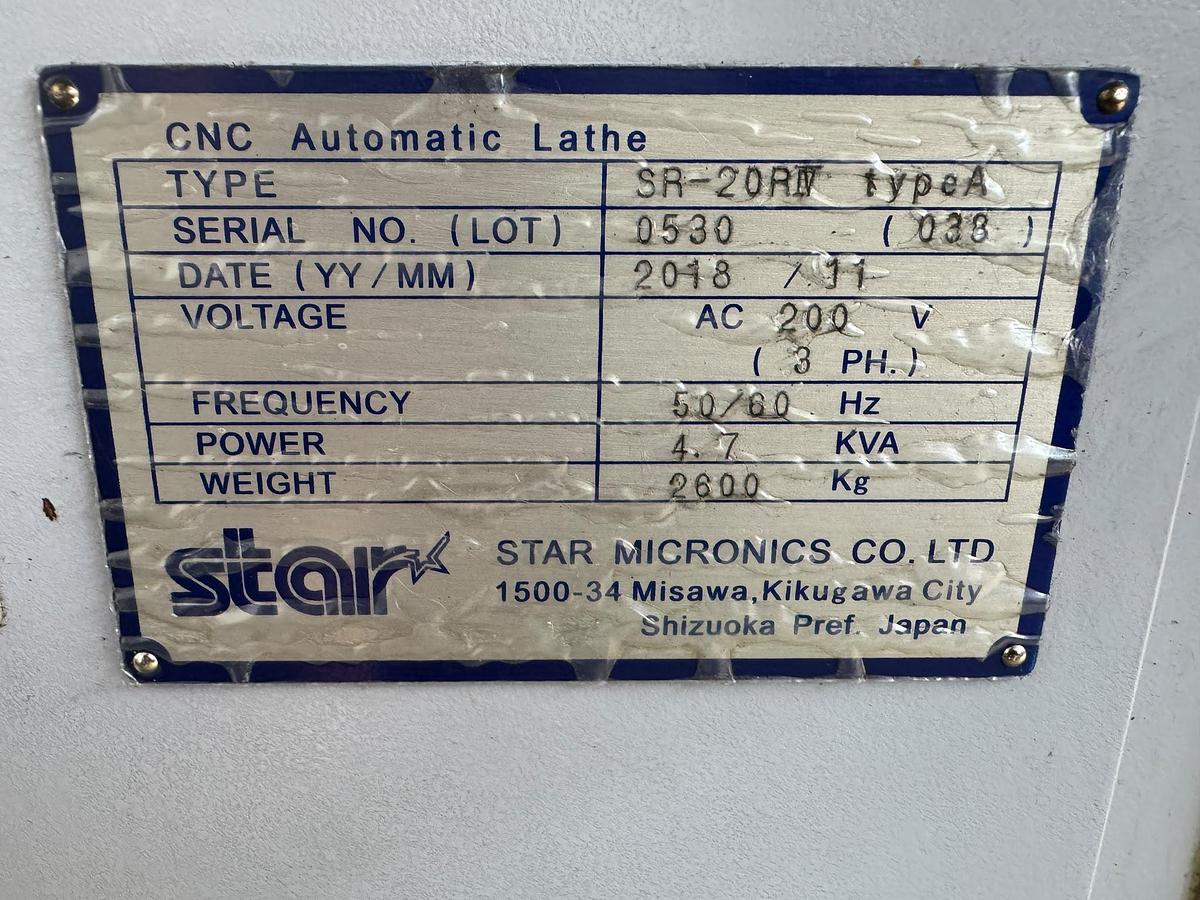

• Fabricante: Star Micronics Co., Ltd. – Japan
• Modelo: SR-20RIV Type A
• Ano de fabricação: 2018
• Mês de fabricação: 11/2018
• Número de série / Lot: 0530 (038)
• Controle CNC: FANUC Series 31i-B
• Tipo: Torno automático CNC de cabeçote móvel / Swiss Type
• Peso da máquina: 2.600 kg
• Alimentação elétrica indicada na placa: AC 200 V, trifásico, 50/60 Hz
• Potência indicada na placa: 4,7 kVA

CAPACIDADE DE USINAGEM

• Diâmetro máximo de usinagem: Ø20 mm
• Curso máximo do cabeçote em configuração standard: 205 mm
• Possibilidade de operação com bucha guia (Swiss Type)
• Possibilidade de configuração sem bucha guia (Non-Guide Bush)
• Controle de eixo C no spindle principal e subspindle

A própria Star especifica Ø20 mm de capacidade e curso de cabeçote de 205 mm para a SR-20RIV.

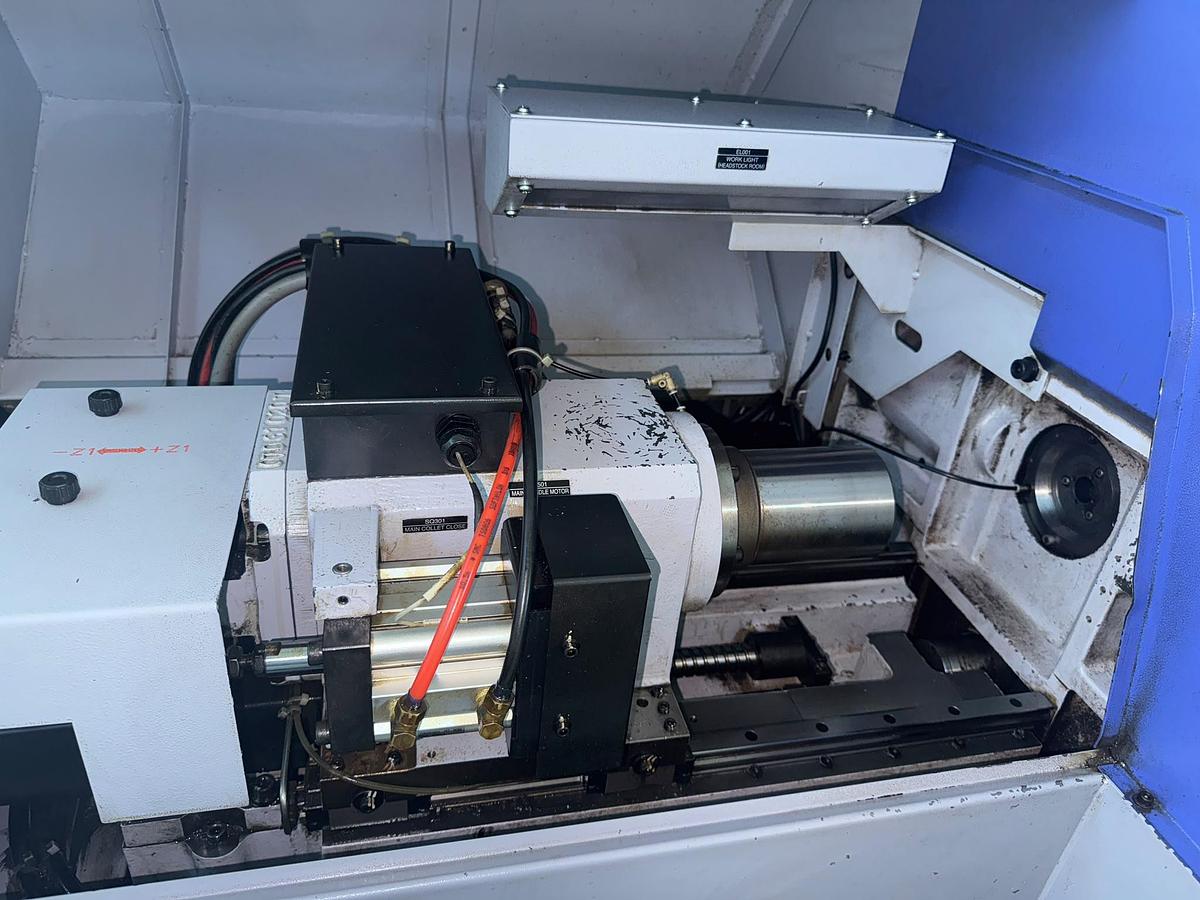

SPINDLE PRINCIPAL

• Rotação máxima: 10.000 rpm
• Motor: 2,2 kW contínuos / 3,7 kW
• Controle de eixo C
• Sistema de bucha guia rotativa
• Preparada para usinagem de alta precisão a partir de barras

SUBSPINDLE / CONTRA-SPINDLE

• Diâmetro máximo de fixação: Ø20 mm
• Rotação máxima: 10.000 rpm
• Motor integrado: 2,2 kW contínuos / 3,7 kW
• Controle de eixo C
• Estação independente para operações de contra-usinagem (backworking)

SISTEMA DE FERRAMENTAS

A SR-20RIV foi projetada para uma configuração extremamente flexível, com estação de ferramentas capaz de acomodar um grande número de ferramentas para usinagens complexas.

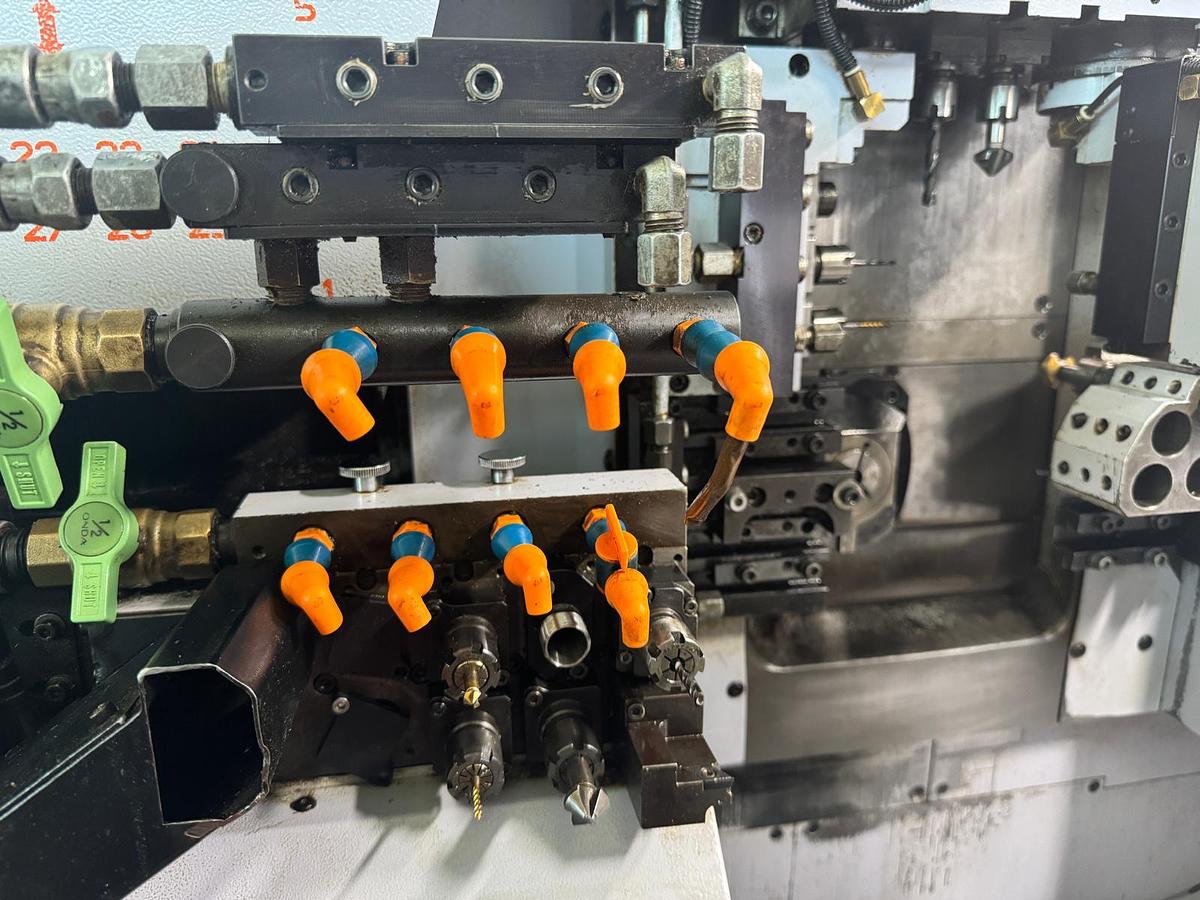

Ferramentas de torneamento

• 5 posições frontais + 2 traseiras
• Ferramentas de seção 12 mm

Porta-ferramentas para furação

• 4 posições frontais
• 4 posições traseiras
• Capacidade máxima de furação: Ø12 mm
• Capacidade máxima de rosqueamento: M10 × P1,5

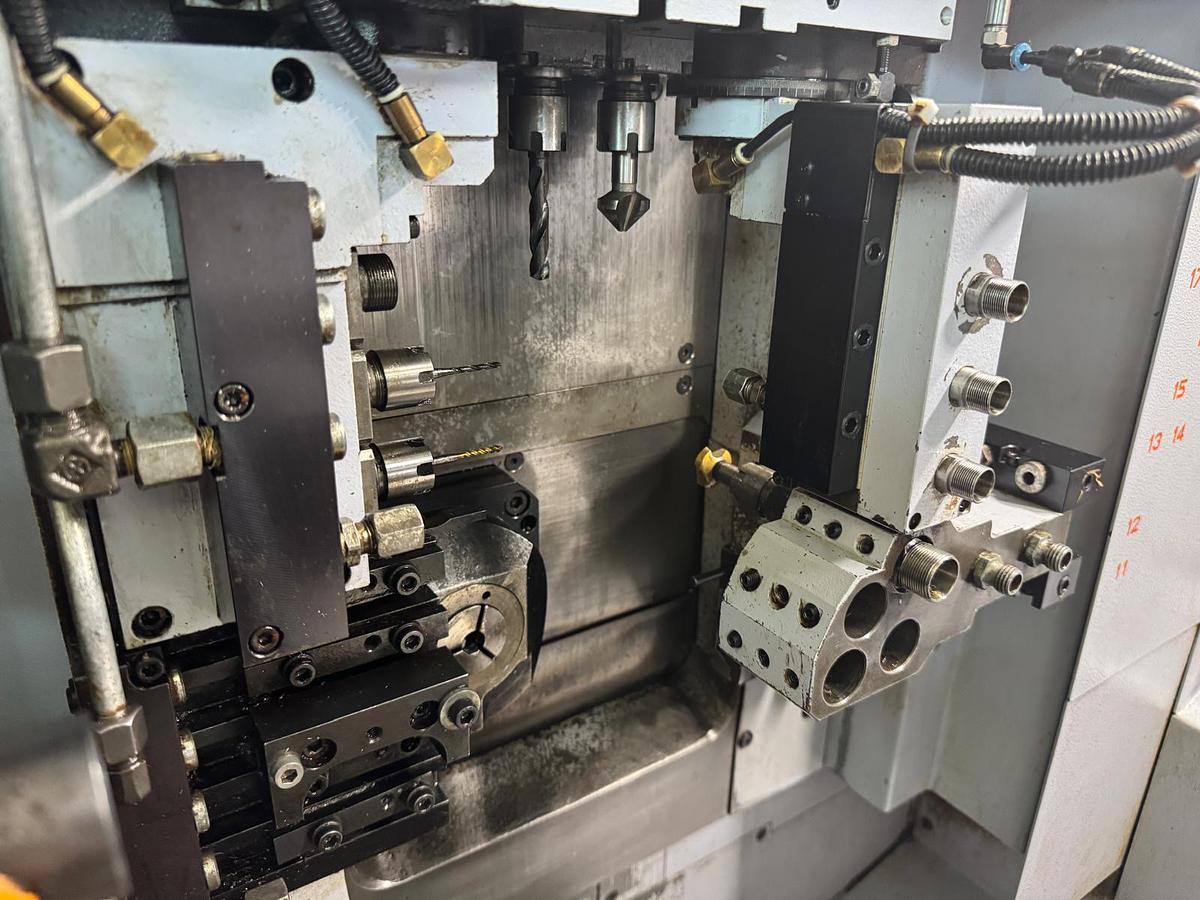

Ferramentas acionadas

• 3 posições para fresamento transversal
• Unidade adicional de ferramenta acionada com ângulo "B" ajustável – característica do Type A
• Possibilidade de ferramentas frontais e traseiras
• Rotação máxima das ferramentas acionadas: 8.000 rpm
• Motor: 2,2 kW

ESTAÇÃO DE CONTRA-USINAGEM

• Unidade traseira independente de 8 posições
• Até 8 ferramentas fixas
• Até 8 ferramentas acionadas
• Capacidade de furação com ferramenta fixa: Ø12 mm
• Capacidade de rosqueamento com ferramenta fixa: M10 × P1,5
• Ferramentas acionadas até 8.000 rpm

Essa configuração permite realizar operações adicionais no lado traseiro da peça após a transferência para o subspindle, reduzindo ou eliminando operações secundárias.

EIXOS E MOVIMENTOS

A configuração Type A possui 8 eixos, com controle independente do spindle principal e subspindle. A documentação da Star também destaca o eixo Y na unidade de contra-usinagem.

• Avanço rápido X1 / X2 / Y1 / Z1 / Z2: 35 m/min
• Avanço rápido Y2: 15 m/min
• Eixo C no spindle principal
• Eixo C no subspindle

ALIMENTADOR AUTOMÁTICO DE BARRAS

Pelas fotos, esta máquina está equipada com:

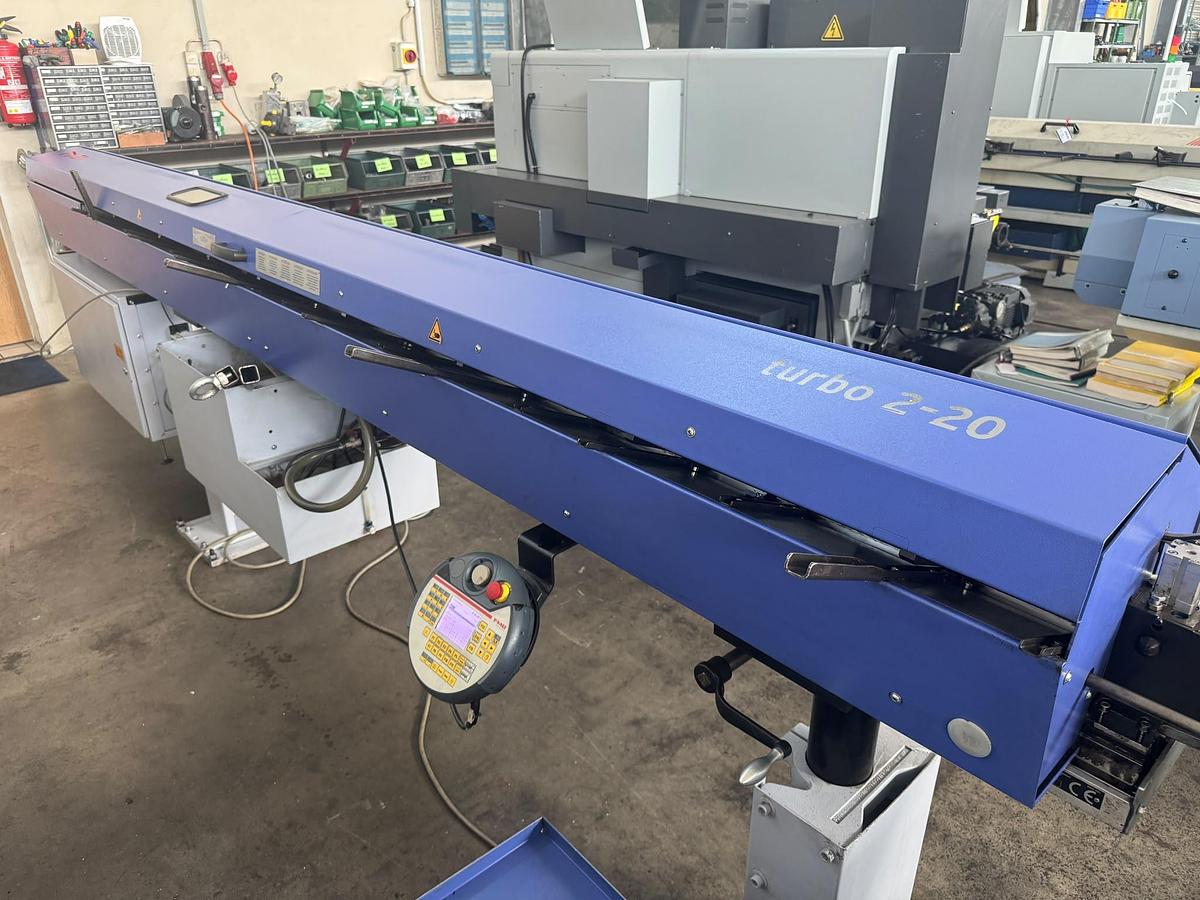

FMB Turbo 2-20

• Alimentador automático de barras
• Integrado ao torno
• Painel de operação próprio
• Indicado para alimentação automática e produção contínua

A combinação da SR-20RIV com o FMB Turbo 2-20 torna o conjunto especialmente adequado para produção automática em grandes séries.

EQUIPAMENTOS E ACESSÓRIOS VISÍVEIS

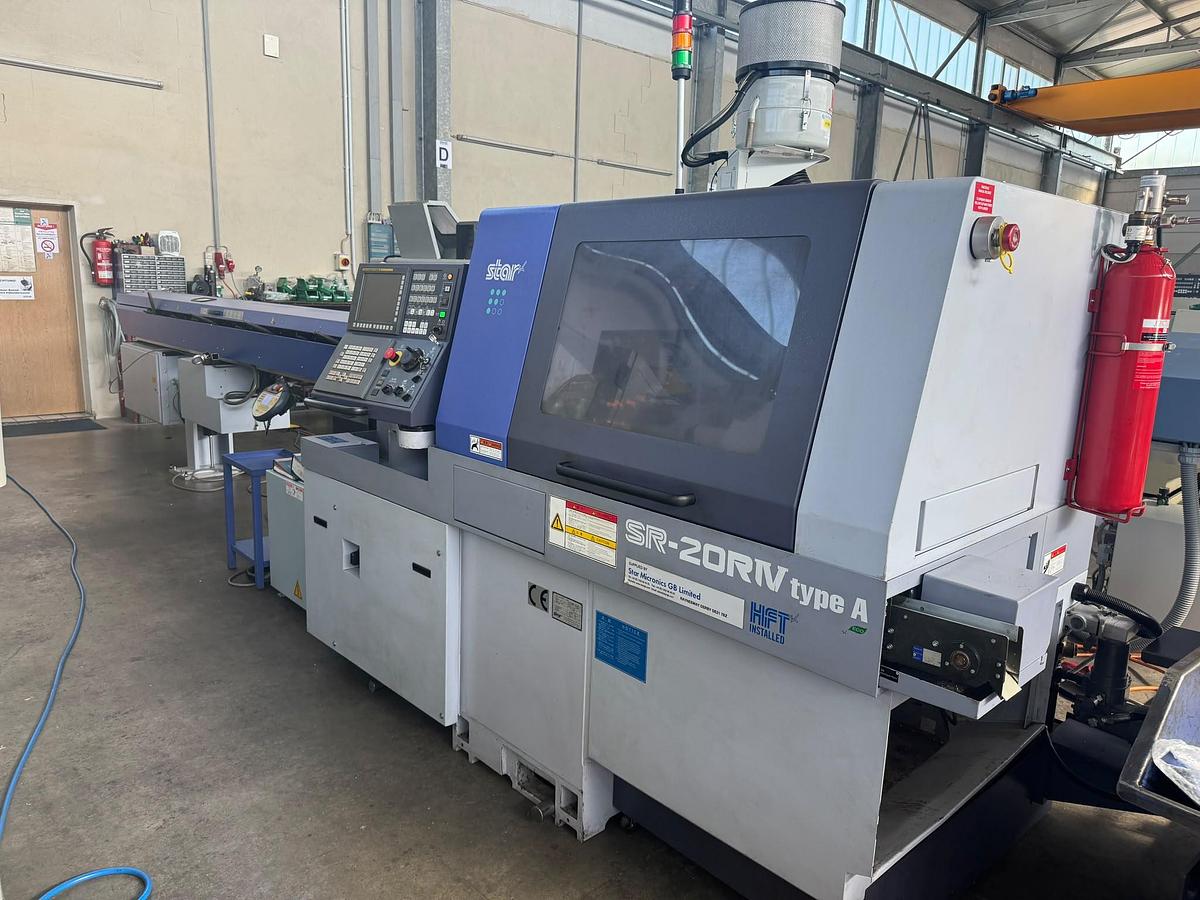

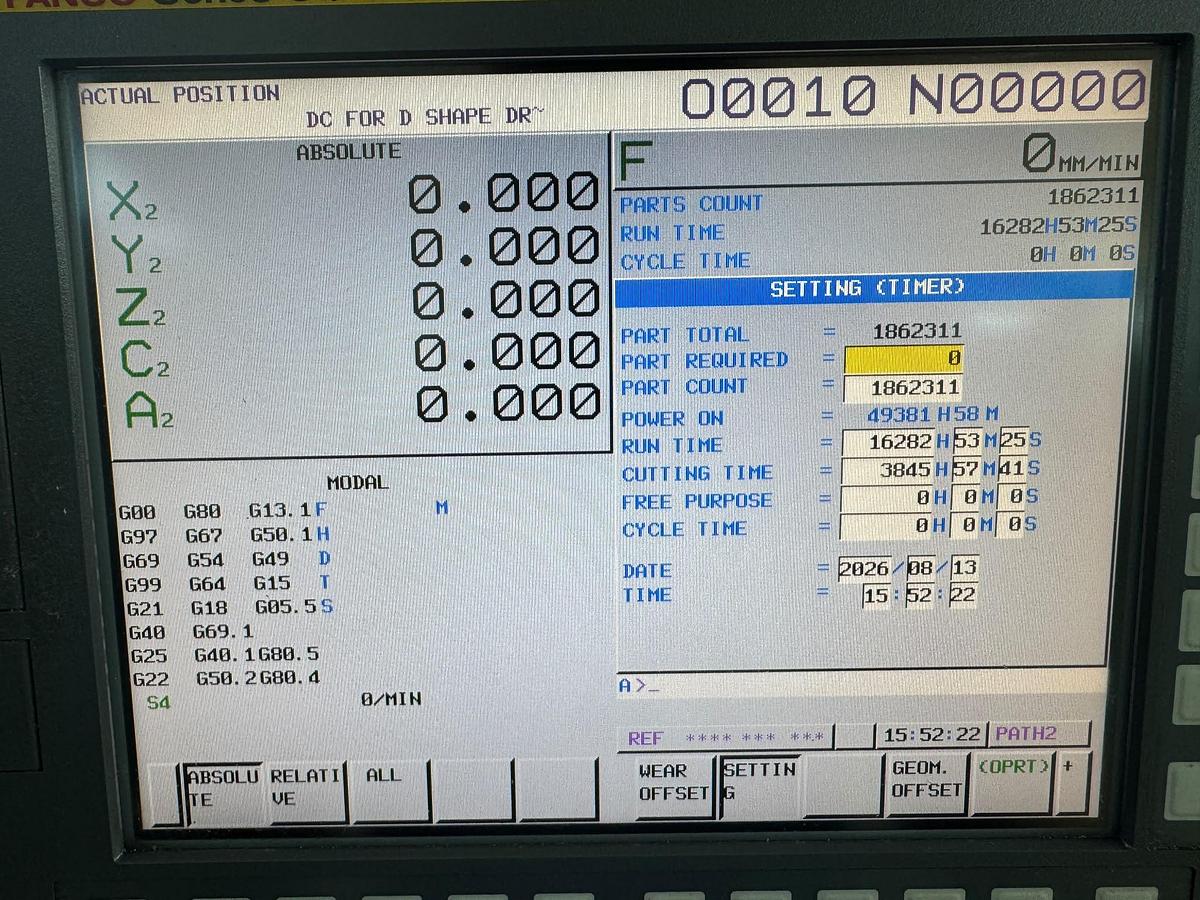

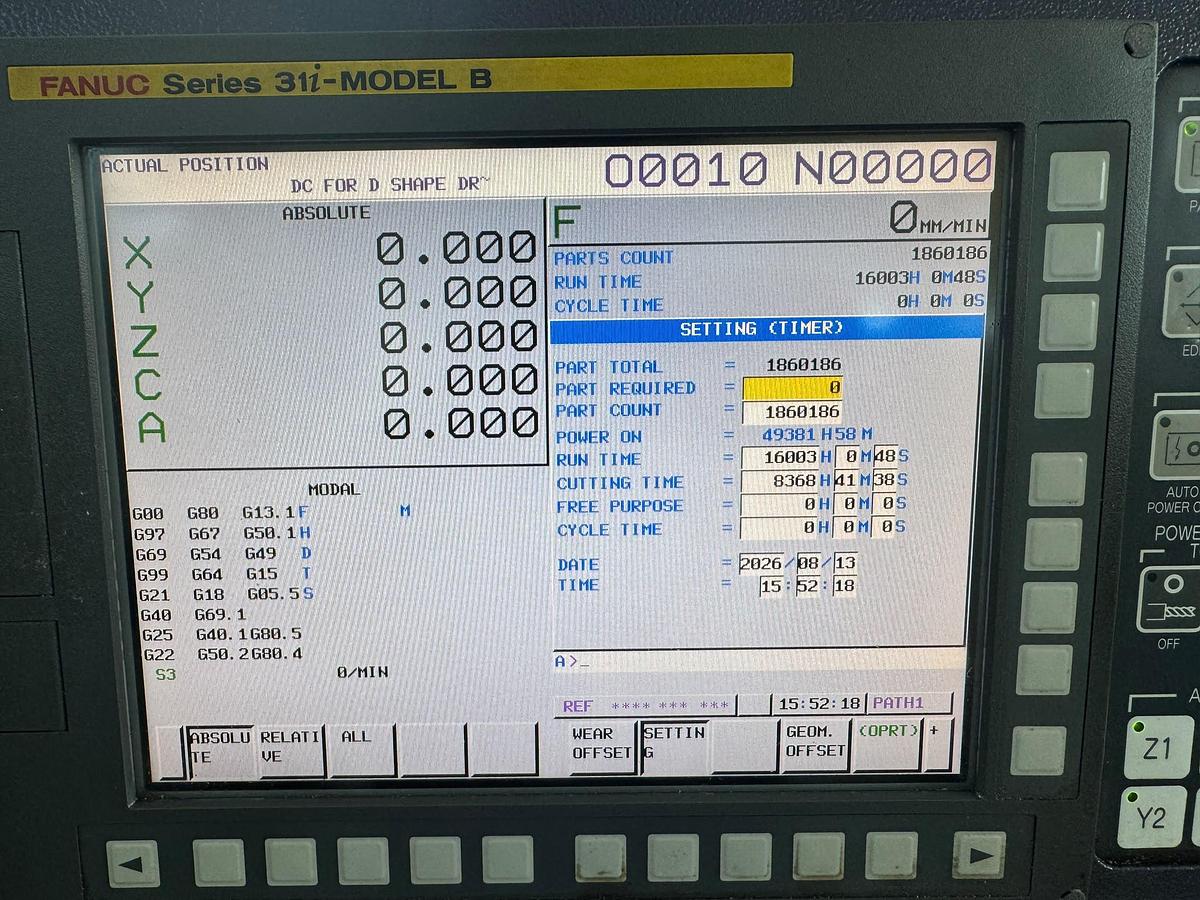

• CNC FANUC Series 31i-B
• Alimentador automático de barras FMB Turbo 2-20
• Subspindle / contra-spindle
• Bucha guia rotativa

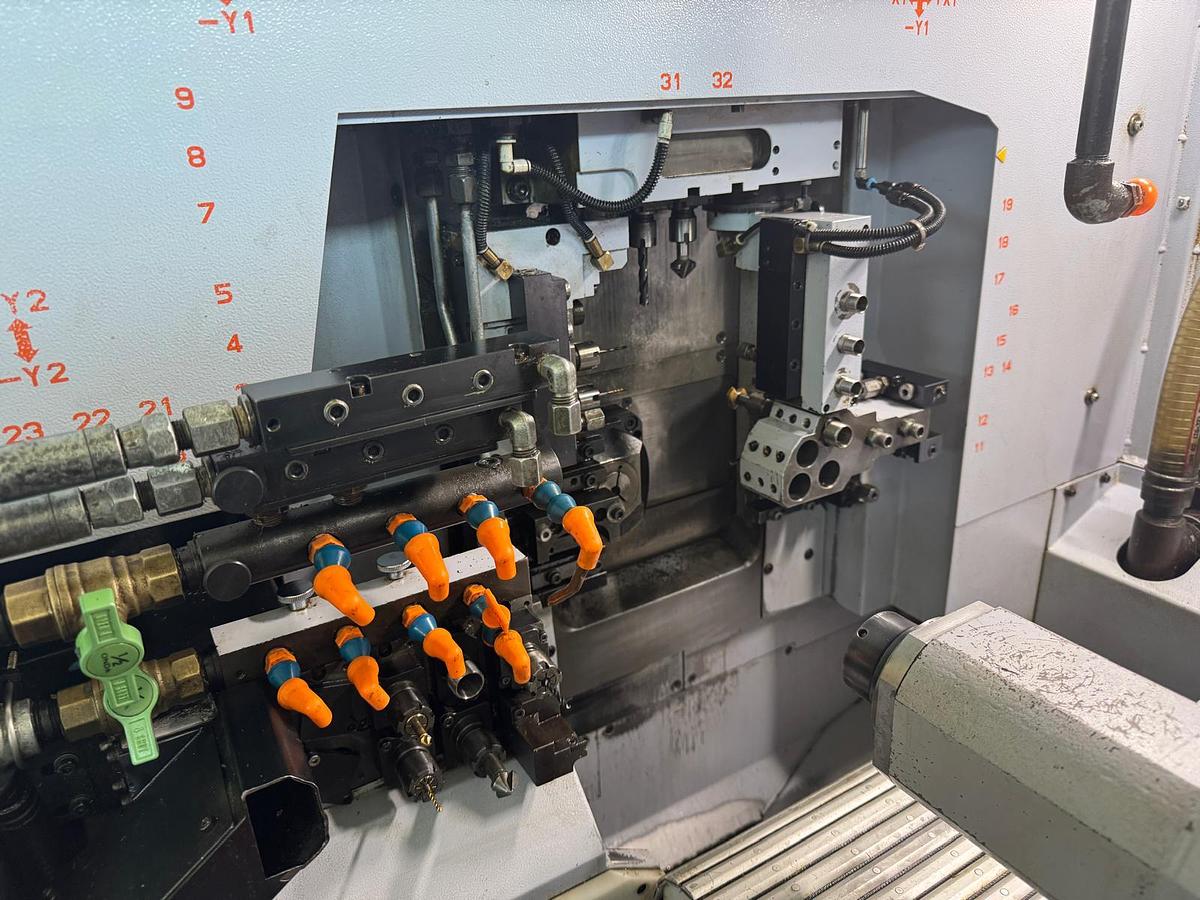

• Ferramentas acionadas
• Sistema para fresamento e furação transversal
• Estação independente para contra-usinagem
• Sistema de refrigeração

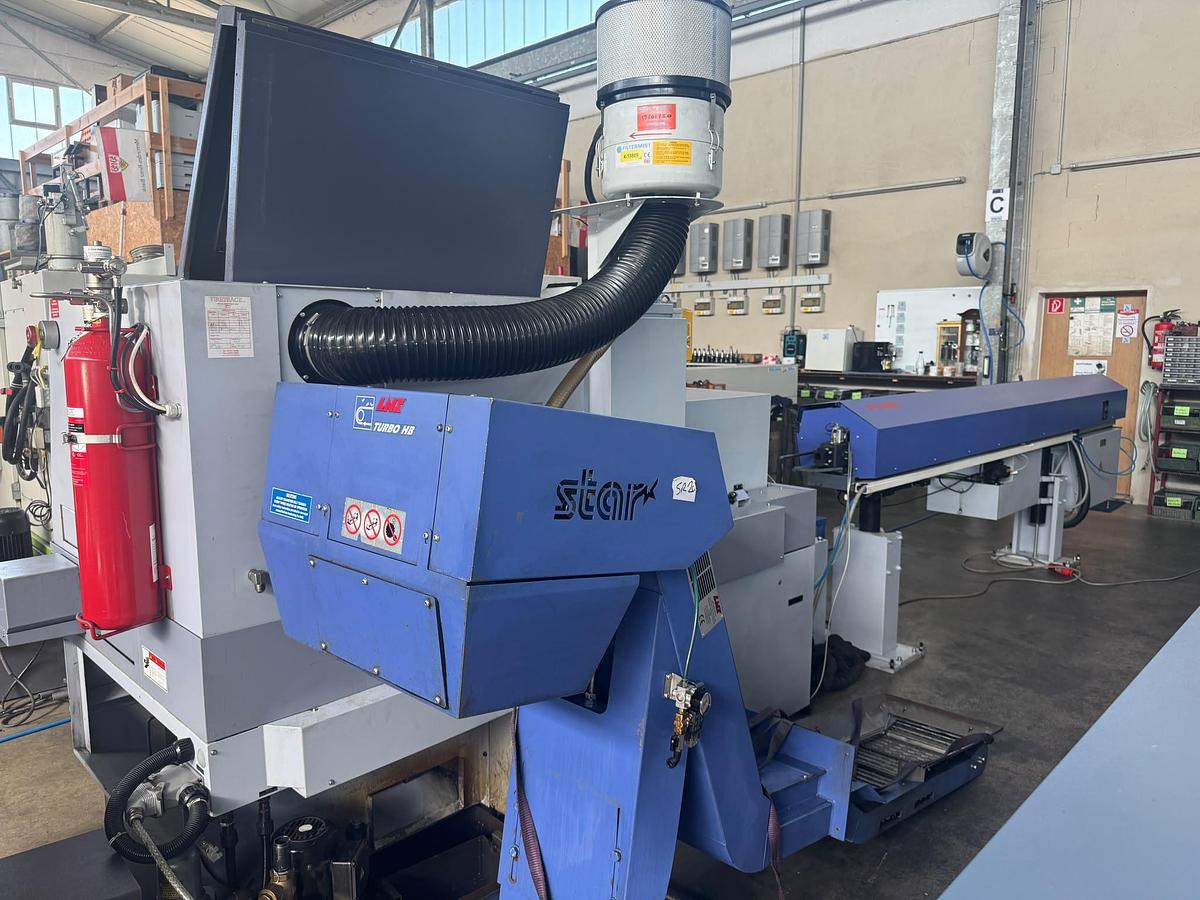

• Sistema de extração de névoa Filtermist
• Transportador/evacuador de peças
• Transportador de cavacos
• Torre luminosa de sinalização
• Sistema automático de lubrificação
• Enclausuramento completo da área de trabalho

DIMENSÕES E PESO DA MÁQUINA

• Dimensões aproximadas do torno: 2.334 × 1.200 × 1.700 mm
• Peso aproximado: 2.600 kg
• Capacidade do tanque de refrigeração: 170 litros
